Fragmentation是什麼？
碎裂測試評估強化安全玻璃破裂時產生的碎片的數量和大小。正確鋼化的玻璃會破碎成小而鈍的顆粒，而不是長而鋒利的碎片；測試驗證了這種行為。
Fragmentation的目的
目的是驗證玻璃是否呈現碎片模式，限制玻璃破裂時受傷的風險，並為車輛玻璃類型批准提供證據。
Fragmentation適用於哪些產品？
- 強化側、後車玻璃
- 全景玻璃屋頂
- 巴士和商用車玻璃
- 強化玻璃隔間
Fragmentation應用於哪些行業？
與Fragmentation相關的標準
- 歐洲經委會R43安全眼鏡 測試
- ECE R43 附件 5
- ANSI Z26.1
- ISO 3537
Fragmentation的測試條件
- 斷點
- 用尖頭工具在標準規定的點處折斷
- 計數區
- 對標準中定義的尺寸的正方形區域內的碎片進行計數
- 調理
- 測試在標準溫度條件下進行
Fragmentation的測試設備
- 破壞工具（沖頭）
- 計數模板
- 發光計數台或攝影設備
- 測量尺和卡尺
- 調節室
Fragmentation的樣品要求
- 代表系列生產的完整玻璃樣本
- 標準規定的試樣數量
- 必須註明玻璃厚度、塗層和強化訊息
- 測試具有破壞性；每個樣本都是一次性的
Fragmentation的測試時程
每個樣本的測試時間都很短；再加上計數和評估，幾天之內就能得出結果。
Fragmentation的測試程序
- 1記錄樣本描述、厚度和尺寸。
- 2樣品經過調整並放置在試驗台中。
- 3它在標準規定的點處斷裂。
- 4破碎後，玻璃在指定的時間內不受干擾。
- 5使用計數模板對定義區域中的碎片進行計數。
- 6測量最長的片段。
- 7結果與標準要求進行比較。
Fragmentation的允收準則
根據 UNECE R43，可接受的是定義的計數區域中的片段數量落在標準規定的下限和上限之間，並且最長片段不超過允許的長度。準確值取自標準的相關附件。
結果評估
碎片計數低表示回火不足，而計數過高則表示應力過大。長而鋒利的碎片是不合格的直接原因。
Fragmentation測試報告
- 適用標準及附件
- 樣品描述、厚度和尺寸
- 斷點及條件
- 計算面積和碎片計數
- 最長片段測量
- 照片
認證
EUROLAB 擁有 IAF 和 ILAC 多邊認可安排締約方認證機構獲得的國際認可認證，根據 ISO/IEC 17025 實驗室測試、ISO/IEC 17020 檢查和監督以及 ISO/IEC 17021-1 和 ISO/IEC 17065 系統和產品認證。該鏈條確保所發布的報告和證書在全球範圍內得到接受。
是否可以在認可範圍內提供此測試取決於您的產品和所採用的標準；由於認證是基於方法的，因此範圍在報價階段以書面形式確認。
範圍和授權相關規定
- 歐洲經委會R43
- 車輛類型批准立法

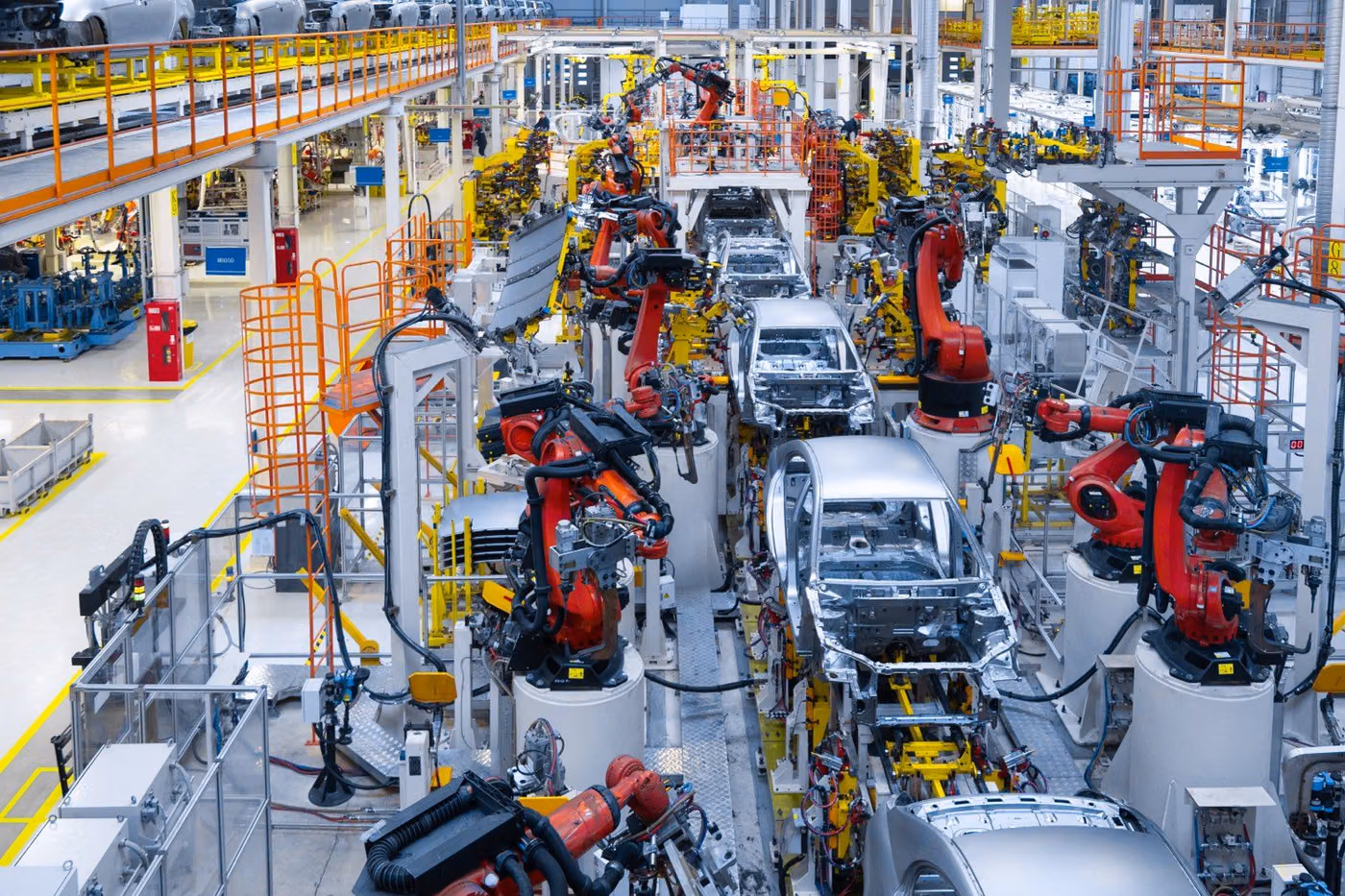

Otomotiv Testleri — 此測試領域涵蓋哪些內容？
以下段落說明 Fragmentation 測試所屬的領域；此測試本身的條件與允收標準列於上方各節。您產品專屬的範圍將在報價階段以書面確認。
汽车测试证明,部件能够在代表其在整车使用寿命内所承受负荷的条件下持续正常工作。汽车不是单一产品,而是一个环境:振动、温度循环、盐水、石击、电气瞬态和电磁噪声同时存在并持续多年。
这一系列的独特之处在于整车厂规范凌驾于标准之上。ISO和SAE出版物建立了共同基础;但大众、宝马、福特、Stellantis、丰田和雷诺各自在其规范中定义了不同的严酷等级、附加测试和不同的验收标准。对于一个部件而言,仅说"符合汽车标准"是不够的;必须回答是哪家制造商的哪份规范、哪个版本。
该系列同时包含三个常被混淆的独立流程。型式认证涉及车辆上路所需的型式批准,受国家权力管辖。供应商认证意味着通过整车厂自身的质量和测试要求,属于商业关系。第三种是设计验证:工程团队证明其自身设计达到了既定目标。
在部件层面,测试方案围绕使用位置来构建。发动机舱内的模块与后备箱内的模块所经历的温度和振动曲线并不相同;车门内的部件与车顶控制台内的部件所面临的水和灰尘暴露程度也不同。ISO 16750系列是这种基于安装位置方法的通用框架。
向电动汽车的转型重塑了这一领域。高压安全、绝缘配合、电池安全、充电接口合规性以及高压部件的电磁行为都被纳入传统汽车测试组合。在安静运行的车辆中,声学和振动方面的预期也发生了变化;曾被内燃机掩盖的声音如今变得可闻。
质量体系方面在这一领域无法与测试分开。按IATF 16949运作的制造商须在PPAP文件中提交测试结果;测量系统分析、过程能力研究和控制计划都围绕着测试报告展开。单次良好结果是不够的——必须证明该过程能够重复获得这一结果。
此領域的方法群組
环境与气候
温度循环、热冲击、湿热、盐雾、防尘防水(IP)、太阳辐射。严酷程度因安装位置而异。
机械
正弦和随机振动、冲击、机械负载、紧固件扭矩及耐久性循环。
电气
供电电压波动、瞬态(ISO 7637)、反极性、过电压、短路及待机电流测量。
電磁相容
部件发射(CISPR 25)、辐射与传导抗扰度(ISO 11452系列)、静电放电(ISO 10605)。
材料与排放
内饰材料的气味、雾化和VOC排放;易燃性;紫外线老化;涂层耐久性及石击。
功能安全与网络安全
ISO 26262下的功能安全证据、ISO/SAE 21434下的网络安全工程;这些通过UNECE R155和R156与法规相关联。
此領域常見混淆之處
- 没有规范引用的汽车报告在供应链中不被接受;必须注明所采用的具体OEM规范及版本。
- 型式认证和供应商认证是不同的流程。获得E-Mark认证的部件并不因此被视为已通过整车厂自身的验收测试。
- 从原型件获得的结果不能延用到批量生产;PPAP须使用批量生产件进行。
- 在EMC方面,仅测量发射是不完整的;抗扰度是另一独立领域,在车辆中更为关键。
- 在电动汽车部件上,高压安全是一项独立能力;传统的12V测试基础设施不足以胜任。
這些結果支持哪些決策
- 供应商部件批准及PPAP文件
- UNECE型式认证及E-Mark标志
- 设计验证及耐久性证据
- 现场投诉和保修退货的根本原因分析
- 评估设计或供应商变更的影响
相關測試
關於Fragmentation的常見問題
夾層玻璃也進行碎裂測試嗎？
夾層玻璃要經過不同的測試。在夾層玻璃中，中間層將碎片固定在一起；因此，評估是根據抗穿透性、頭部衝擊力和層間附著力而不是碎片計數來進行的。
