NMR Analizi | EUROLAB

NMR Analizi Nedir?

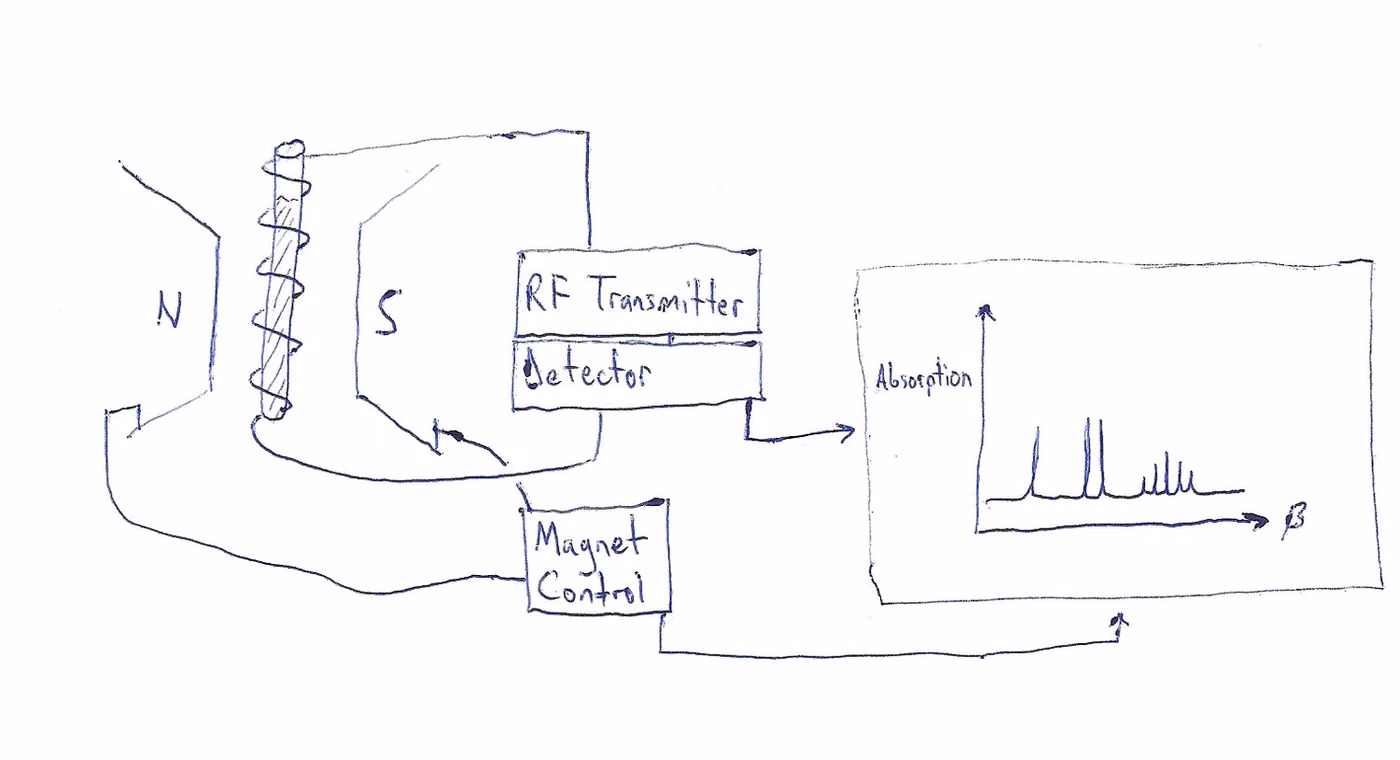

Nükleer manyetik rezonans spektroskopisi, güçlü bir manyetik alan içindeki atom çekirdeklerinin radyo frekansı enerjisini soğurması esasına dayanır. Her çekirdeğin çevresindeki elektron yoğunluğu soğurma frekansını kaydırır; bu kaymalar molekülün iskeletini okumaya izin verir.

NMR Analizi Amacı

Amaç, bir molekülün yapısını doğrudan aydınlatmaktır. Kütle spektrometresi molekül kütlesini verir, NMR atomların birbirine nasıl bağlandığını gösterir. Bu yüzden yeni bir bileşiğin yapısı çoğunlukla NMR ile teyit edilir.

NMR Analizi Hangi Ürünlere Uygulanır?

İlaç etken maddeleri ve sentez ara ürünleri
Polimer yapı ve kopolimer bileşimi
Doğal ürünler ve bitkisel ekstreler
Gıdada otantisite ve tağşiş incelemeleri
Petrokimya ürünleri

NMR Analizi Hangi Sektörlerde Kullanılır?

KimyaİlaçGıdaKozmetikÇevreBiyoteknolojiPetrokimya

NMR Analizi İçin İlgili Standartlar

Avrupa Farmakopesi 2.2.33 (nükleer manyetik rezonans spektrometresi)
ISO 24583 benzeri qNMR uygulama kılavuzları

NMR Analizi Koşulları

Çekirdek: Genellikle ¹H ve ¹³C; ayrıca ¹⁹F, ³¹P gibi çekirdekler
Çözücü: Döteryumlu çözücü gerekir; numuneye göre seçilir
Deney türü: Tek boyutlu veya iki boyutlu (COSY, HSQC, HMBC) korelasyon deneyleri
Nicel ölçüm: qNMR'de gevşeme süresine uygun bekleme ve iç standart gerekir

NMR Analizi Cihazı

Süperiletken mıknatıslı NMR spektrometresi
Çok çekirdekli prob
Otomatik numune değiştirici
Kriyojen besleme altyapısı
Spektrum işleme yazılımı

NMR Analizi İçin Numune Gereksinimleri

Numune döteryumlu çözücüde çözünmeli
Genellikle birkaç miligram ile onlarca miligram arası numune gerekir
Paramanyetik safsızlıklar (demir, mangan) spektrumu bozar
Numune süzülerek katı parçacıklardan arındırılmalı
Analiz tahribatsızdır; numune çözeltiden geri kazanılabilir

NMR Analizi Süresi

Rutin bir ¹H spektrumu dakikalar sürer. ¹³C ve iki boyutlu deneyler saatlere uzayabilir; nicel ölçümler daha uzun bekleme süreleri gerektirir.

NMR Analizi Prosedürü

1Numune döteryumlu çözücüde çözülür ve NMR tüpüne aktarılır.
2Manyetik alan homojenliği ayarlanır (shimming).
3Uygun darbe programı seçilir ve spektrum toplanır.
4Spektrum Fourier dönüşümü ile işlenir, faz ve taban çizgisi düzeltilir.
5Kimyasal kaymalar, yarılma desenleri ve integraller yorumlanır.
6Gerekirse iki boyutlu deneylerle bağlantılar teyit edilir.

NMR Analizi Kabul Kriterleri

Yapı teyidinin uygunluğu referans spektrumla veya monografla karşılaştırılarak değerlendirilir; saflık sınırı ruhsat dosyasından ya da farmakopeden gelir.

Sonuçların Değerlendirilmesi

Yapı yorumu kimyasal kayma, integral ve eşleşme sabitlerinin birlikte değerlendirilmesine dayanır. Nicel NMR yapılıyorsa gevşeme sürelerinin dikkate alınmış olması sonucun geçerliliği için zorunludur; aksi hâlde integraller gerçek oranı yansıtmaz.

NMR Analizi Raporu

Numune tanımı, geliş tarihi ve laboratuvar numarası
Uygulanan yöntem ve varsa referans standardı
Cihaz ve ölçüm koşulları
Numune hazırlama basamakları
Ölçüm sonuçları ve birimleri
Ölçüm belirsizliği (talep edilmişse)
Sonuçların yalnızca deneye sunulan numuneye ait olduğu beyanı

Akreditasyon

EUROLAB; laboratuvar deneylerinde ISO/IEC 17025, muayene ve gözetimde ISO/IEC 17020, sistem ve ürün belgelendirmesinde ISO/IEC 17021-1 ve ISO/IEC 17065 kapsamlarında, IAF ve ILAC çok taraflı tanınma anlaşmalarına taraf akreditasyon kuruluşlarından alınmış uluslararası tanınan akreditasyona sahiptir. Bu zincir, düzenlenen rapor ve belgelerin dünya genelinde kabul görmesini sağlar.

Bu testin akredite kapsamda sunulup sunulamayacağı ürününüze ve uygulanacak standarda göre değişir; akreditasyon metot bazında olduğu için kapsam teklif aşamasında yazılı olarak teyit edilir.

Kapsam ve yetkiler

İlgili Mevzuat

Avrupa Farmakopesi ve USP monografları
ICH Q6A (spesifikasyonlar)
Gıda otantisite denetimlerinde kullanılan referans veri tabanları

Bu Yöntemin Kullanıldığı Sayfalar

Analiz Yöntemleri — Bu Yöntem Grubu Ne Yapar?

Aşağıdaki bölüm NMR Analizi deneyinin ait olduğu alanı anlatır; bu deneyin kendi koşulları ve kabul ölçütleri yukarıdaki bölümlerde yer alır. Ürününüze özgü kapsam teklif aşamasında yazılı olarak netleştirilir.

Analiz yöntemi sayfaları, bir deneyin değil bir ÖLÇÜM TEKNİĞİNİN sayfasıdır. Fark önemlidir: "tuz sisi testi" bir deneydir ve bir soruyu yanıtlar; "ICP-MS" bir tekniktir ve onlarca farklı deneyde kullanılır. Kullanıcı bazen deneyi değil tekniği arar — çünkü şartnamesinde yöntem adı yazılıdır.

Bu ayrım laboratuvar seçiminde belirleyici olur. Bir müşteri "ağır metal analizi" istediğinde asıl soru hangi teknikle yapılacağıdır: XRF hızlı ve tahribatsızdır ama bileşik ayırt etmez; AAS tek element için ekonomiktir; ICP-OES çoklu element tarar; ICP-MS eser miktarları görür. Aynı numune dört teknikte farklı tespit sınırı ve farklı belirsizlikle sonuç verir.

Yöntem seçimi üç ölçüte göre yapılır. TESPİT SINIRI: aranan derişim yöntemin görebileceği aralıkta mı? MATRİS UYUMU: numune matrisi (plastik, gıda, toprak, metal) yöntemin çalışabileceği türde mi, ön işlem gerekiyor mu? ŞARTNAME BAĞI: ürün standardı ya da mevzuat belirli bir yöntemi zorunlu kılıyor mu? Üçüncüsü çoğu zaman ilk ikisini geçersiz kılar — şartname yöntemi bağlar.

Yöntem sayfaları ZİNCİR kurar. Bir teknik, kullanıldığı test sayfalarına, o testlerin dayandığı standartlara, o standartların bağlı olduğu mevzuata ve nihayetinde pazar erişim rejimlerine bağlanır. Dokümandaki örnek zincir şöyle işler: XRF → metal analizi → RoHS uygunluğu → ağır metal kısıtlaması → kaplama sayfaları. Kullanıcı hangi halkadan girerse girsin diğerlerine ulaşır.

Numune hazırlığı bu ailede sonucun görünmeyen yarısıdır ve tekniğin kendisinden daha fazla hata kaynağıdır. Çözündürme yöntemi, öğütme derecesi, ekstraksiyon çözücüsü ve seyreltme oranı sonucu belirgin biçimde değiştirir. Aynı cihazda aynı numune, farklı hazırlıkla farklı sonuç verir; bu yüzden yöntem tanımı hazırlığı da kapsar.

Kalibrasyon ve doğrulama üçüncü belirleyici bileşendir. Bir cihaz sertifikalı referans malzemeyle kalibre edilir, kalibrasyon eğrisi periyodik olarak doğrulanır ve her seride kontrol numunesi çalıştırılır. Bu adımlar olmadan üretilen bir sayı, cihaz doğru çalışıyor olsa bile izlenebilir değildir.

Bu alanın yöntem grupları

Element analizi
ICP-OES, ICP-MS, AAS ve XRF. Tespit sınırı, matris toleransı ve çoklu element kapasitesi bakımından ayrışırlar.
Kromatografi
GC, GC-MS, HPLC, LC-MS/MS ve iyon kromatografisi. Karışımı bileşenlerine ayırır ve her bileşeni ayrı ölçer.
Spektroskopi
FTIR, Raman, UV-Vis ve optik emisyon. Malzeme kimliği, fonksiyonel grup tanımlaması ve alaşım bileşimi için.
Termal analiz
DSC, TGA, DMA ve dilatometri. Geçiş sıcaklıkları, bileşim, bozunma ve boyutsal davranış.
Mikroskopi ve görüntüleme
Optik mikroskopi, SEM-EDS, radyografi ve tomografi. Yapı, kusur ve elementel dağılım.
Klasik (ıslak) kimya
Titrasyon, gravimetri ve kolorimetri. Referans yöntem olarak ve enstrümantal sonuçların doğrulanmasında kullanılır.

Bu alanda sık karıştırılanlar

XRF bir tarama aracıdır; element görür, bileşik ayırt etmez. Kısıtlı bileşik kararı için ıslak kimya ile doğrulama gerekir.
"Tespit edilmedi" ifadesi yokluk kanıtı değildir; yöntemin tespit sınırıyla birlikte okunur.
Şartname yöntemi bağlar. Teknik olarak daha iyi bir yöntem, şartname başkasını istiyorsa kabul edilmez.
Numune hazırlığı sonucun parçasıdır; hazırlık yazılmayan bir rapor tekrarlanabilir değildir.
Farklı tekniklerle alınmış sonuçlar birebir karşılaştırılamaz; tespit sınırları ve belirsizlikleri farklıdır.
Yöntem sayfası bir deney sayfası değildir; hangi deney için hangi yöntemin uygulanacağı ürün standardından gelir.

Bu alandaki sonuçlar hangi kararı besler

Şartnamede yazan yöntemin laboratuvar kapsamıyla eşleştirilmesi
Tespit sınırı ve matris uyumuna göre yöntem seçimi
Enstrümantal sonucun referans yöntemle doğrulanması
Numune hazırlığı kaynaklı sapmaların giderilmesi

İlgili Testler

NMR Analizi Hakkında Sık Sorulan Sorular

NMR ile saflık ölçülebilir mi?

Evet. Nicel NMR (qNMR) uygun iç standart ve gevşeme koşullarıyla mutlak saflık verebilir; bu yöntem referans malzeme sertifikasyonunda da kullanılır.

Numune geri alınabilir mi?

Yöntem tahribatsızdır. Çözücü uçurularak numune büyük ölçüde geri kazanılabilir, ancak döteryumlu çözücü kalıntısı kalabilir.
