TEM Analizi Nedir?
Geçirimli elektron mikroskobu, çok ince hazırlanmış bir numunenin içinden elektron demeti geçirerek görüntü oluşturur. Elektronların numune içindeki atomlarla etkileşimi, atom düzlemlerinin dahi görülebildiği çok yüksek çözünürlüklü görüntüler verir.
TEM Analizi Amacı
Amaç, SEM'in ulaşamadığı iç yapı ölçeğini görüntülemektir. Nanopartikül boyut dağılımı, ince film tabaka yapısı, kristal kusurları ve tane sınırı yapıları bu teknikle incelenir.
TEM Analizi Hangi Ürünlere Uygulanır?
- Nanopartikül ve nanomalzemeler
- İnce film ve çok katmanlı kaplamalar
- Yarı iletken yapılar
- Katalizör malzemeler
- Biyolojik ince kesitler
TEM Analizi Hangi Sektörlerde Kullanılır?
TEM Analizi İçin İlgili Standartlar
- ISO 21363 (nanopartikül boyut analizi — TEM)
- ISO 29301 (analitik TEM — büyütme kalibrasyonu)
TEM Analizi Koşulları
- Numune kalınlığı
- Elektronların geçebilmesi için çok ince olmalı; hazırlık yöntemi buna göre seçilir
- Hızlandırma gerilimi
- Numuneye ve istenen çözünürlüğe göre
- Görüntüleme modu
- Aydınlık alan, karanlık alan, yüksek çözünürlüklü veya STEM
- Kırınım
- Seçili alan elektron kırınımı ile kristal yapı belirlenebilir

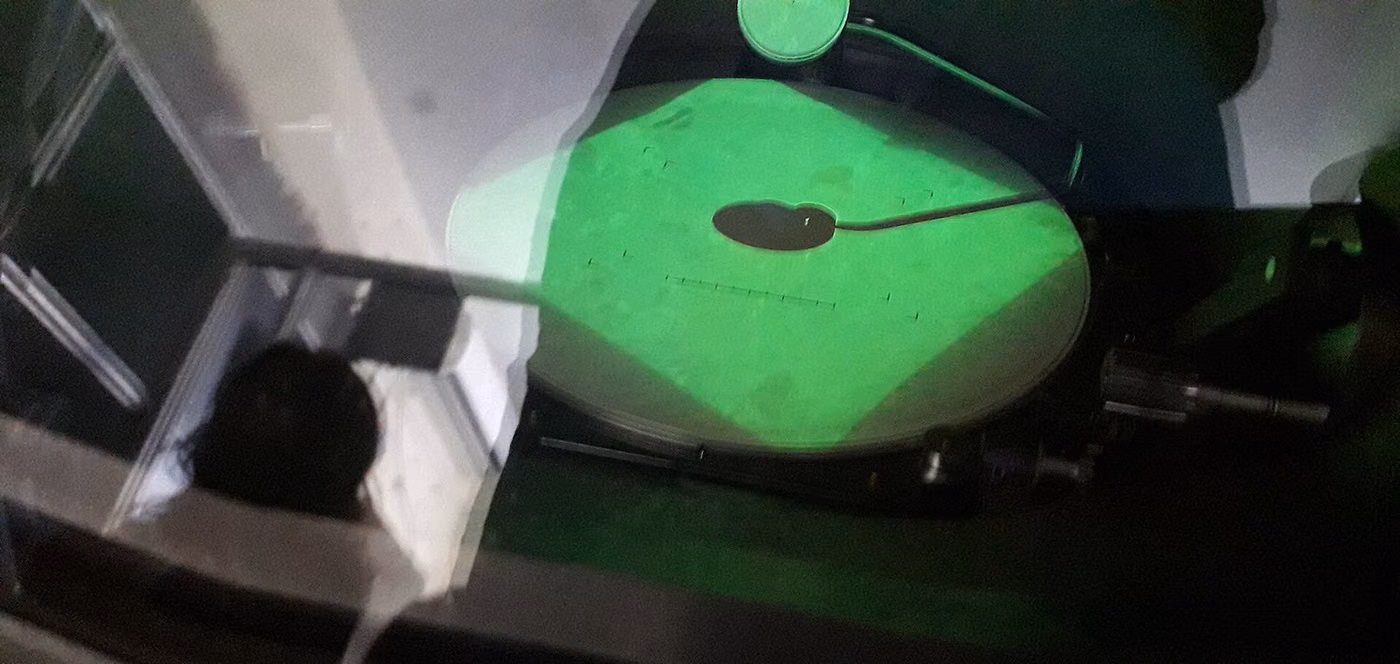

TEM Analizi Cihazı
- Geçirimli elektron mikroskobu
- Numune inceltme sistemleri (iyon inceltme, ultramikrotom, FIB)
- TEM gridleri
- Görüntü ve kırınım analiz yazılımı
TEM Analizi İçin Numune Gereksinimleri
- Numune elektronun geçebileceği incelikte hazırlanmalı; bu ayrı ve zaman alan bir işlemdir
- Nanopartiküller süspansiyon hâlinde grid üzerine damlatılır
- Hazırlık tahribatlıdır; numune geri verilemez
- Numunenin bileşimi ve incelenmek istenen yapı bildirilmeli
TEM Analizi Süresi
Numune hazırlama çoğu zaman görüntülemeden uzun sürer. FIB veya iyon inceltme gerektiren numunelerde toplam süre birkaç iş gününü bulur.
TEM Analizi Prosedürü
- 1Numune uygun yöntemle elektron geçirgen incelikte hazırlanır.
- 2Grid üzerine yerleştirilir ve kolona alınır.
- 3Odaklama ve hizalama yapılır.
- 4İlgili bölgeler farklı büyütmelerde görüntülenir.
- 5Gerekirse seçili alan kırınım deseni alınır.
- 6Boyut, tabaka kalınlığı ve kusur ölçümleri yapılır.
TEM Analizi Kabul Kriterleri
Nanopartikül boyut dağılımı veya tabaka kalınlığı için kabul kriteri ürün şartnamesinden gelir.
Sonuçların Değerlendirilmesi
TEM görüntüsü çok küçük bir hacmi temsil eder. Boyut dağılımı gibi istatistiksel sonuçlar için yeterli sayıda parçacık ve bölge ölçülmeli, bu sayı raporda belirtilmelidir.
TEM Analizi Raporu
- Numune tanımı ve hazırlama yöntemi
- Cihaz koşulları ve görüntüleme modu
- Ölçekli görüntüler
- Ölçüm sonuçları ve incelenen parçacık/bölge sayısı
- Varsa kırınım deseni ve yorumu
Akreditasyon
EUROLAB; laboratuvar deneylerinde ISO/IEC 17025, muayene ve gözetimde ISO/IEC 17020, sistem ve ürün belgelendirmesinde ISO/IEC 17021-1 ve ISO/IEC 17065 kapsamlarında, IAF ve ILAC çok taraflı tanınma anlaşmalarına taraf akreditasyon kuruluşlarından alınmış uluslararası tanınan akreditasyona sahiptir. Bu zincir, düzenlenen rapor ve belgelerin dünya genelinde kabul görmesini sağlar.
Bu testin akredite kapsamda sunulup sunulamayacağı ürününüze ve uygulanacak standarda göre değişir; akreditasyon metot bazında olduğu için kapsam teklif aşamasında yazılı olarak teyit edilir.
Kapsam ve yetkilerİlgili Mevzuat
- AB nanomalzeme tanımına ilişkin tavsiye ve kozmetik/gıda nanomateryal bildirimleri
Bu Yöntemin Kullanıldığı Sayfalar
Analiz Yöntemleri — Bu Yöntem Grubu Ne Yapar?
Aşağıdaki bölüm TEM Analizi deneyinin ait olduğu alanı anlatır; bu deneyin kendi koşulları ve kabul ölçütleri yukarıdaki bölümlerde yer alır. Ürününüze özgü kapsam teklif aşamasında yazılı olarak netleştirilir.
Analiz yöntemi sayfaları, bir deneyin değil bir ÖLÇÜM TEKNİĞİNİN sayfasıdır. Fark önemlidir: "tuz sisi testi" bir deneydir ve bir soruyu yanıtlar; "ICP-MS" bir tekniktir ve onlarca farklı deneyde kullanılır. Kullanıcı bazen deneyi değil tekniği arar — çünkü şartnamesinde yöntem adı yazılıdır.
Bu ayrım laboratuvar seçiminde belirleyici olur. Bir müşteri "ağır metal analizi" istediğinde asıl soru hangi teknikle yapılacağıdır: XRF hızlı ve tahribatsızdır ama bileşik ayırt etmez; AAS tek element için ekonomiktir; ICP-OES çoklu element tarar; ICP-MS eser miktarları görür. Aynı numune dört teknikte farklı tespit sınırı ve farklı belirsizlikle sonuç verir.
Yöntem seçimi üç ölçüte göre yapılır. TESPİT SINIRI: aranan derişim yöntemin görebileceği aralıkta mı? MATRİS UYUMU: numune matrisi (plastik, gıda, toprak, metal) yöntemin çalışabileceği türde mi, ön işlem gerekiyor mu? ŞARTNAME BAĞI: ürün standardı ya da mevzuat belirli bir yöntemi zorunlu kılıyor mu? Üçüncüsü çoğu zaman ilk ikisini geçersiz kılar — şartname yöntemi bağlar.
Yöntem sayfaları ZİNCİR kurar. Bir teknik, kullanıldığı test sayfalarına, o testlerin dayandığı standartlara, o standartların bağlı olduğu mevzuata ve nihayetinde pazar erişim rejimlerine bağlanır. Dokümandaki örnek zincir şöyle işler: XRF → metal analizi → RoHS uygunluğu → ağır metal kısıtlaması → kaplama sayfaları. Kullanıcı hangi halkadan girerse girsin diğerlerine ulaşır.
Numune hazırlığı bu ailede sonucun görünmeyen yarısıdır ve tekniğin kendisinden daha fazla hata kaynağıdır. Çözündürme yöntemi, öğütme derecesi, ekstraksiyon çözücüsü ve seyreltme oranı sonucu belirgin biçimde değiştirir. Aynı cihazda aynı numune, farklı hazırlıkla farklı sonuç verir; bu yüzden yöntem tanımı hazırlığı da kapsar.
Kalibrasyon ve doğrulama üçüncü belirleyici bileşendir. Bir cihaz sertifikalı referans malzemeyle kalibre edilir, kalibrasyon eğrisi periyodik olarak doğrulanır ve her seride kontrol numunesi çalıştırılır. Bu adımlar olmadan üretilen bir sayı, cihaz doğru çalışıyor olsa bile izlenebilir değildir.
Bu alanın yöntem grupları
Element analizi
ICP-OES, ICP-MS, AAS ve XRF. Tespit sınırı, matris toleransı ve çoklu element kapasitesi bakımından ayrışırlar.
Kromatografi
GC, GC-MS, HPLC, LC-MS/MS ve iyon kromatografisi. Karışımı bileşenlerine ayırır ve her bileşeni ayrı ölçer.
Spektroskopi
FTIR, Raman, UV-Vis ve optik emisyon. Malzeme kimliği, fonksiyonel grup tanımlaması ve alaşım bileşimi için.
Termal analiz
DSC, TGA, DMA ve dilatometri. Geçiş sıcaklıkları, bileşim, bozunma ve boyutsal davranış.
Mikroskopi ve görüntüleme
Optik mikroskopi, SEM-EDS, radyografi ve tomografi. Yapı, kusur ve elementel dağılım.
Klasik (ıslak) kimya
Titrasyon, gravimetri ve kolorimetri. Referans yöntem olarak ve enstrümantal sonuçların doğrulanmasında kullanılır.
Bu alanda sık karıştırılanlar
- XRF bir tarama aracıdır; element görür, bileşik ayırt etmez. Kısıtlı bileşik kararı için ıslak kimya ile doğrulama gerekir.
- "Tespit edilmedi" ifadesi yokluk kanıtı değildir; yöntemin tespit sınırıyla birlikte okunur.
- Şartname yöntemi bağlar. Teknik olarak daha iyi bir yöntem, şartname başkasını istiyorsa kabul edilmez.
- Numune hazırlığı sonucun parçasıdır; hazırlık yazılmayan bir rapor tekrarlanabilir değildir.
- Farklı tekniklerle alınmış sonuçlar birebir karşılaştırılamaz; tespit sınırları ve belirsizlikleri farklıdır.
- Yöntem sayfası bir deney sayfası değildir; hangi deney için hangi yöntemin uygulanacağı ürün standardından gelir.
Bu alandaki sonuçlar hangi kararı besler
- Şartnamede yazan yöntemin laboratuvar kapsamıyla eşleştirilmesi
- Tespit sınırı ve matris uyumuna göre yöntem seçimi
- Enstrümantal sonucun referans yöntemle doğrulanması
- Numune hazırlığı kaynaklı sapmaların giderilmesi
İlgili Testler
TEM Analizi Hakkında Sık Sorulan Sorular
TEM ile SEM arasında nasıl seçim yapılır?
Yüzey inceleniyorsa SEM, iç yapı veya nanometre altı ayrıntı gerekiyorsa TEM kullanılır. TEM numune hazırlığı çok daha zahmetlidir.
Her malzeme TEM ile incelenebilir mi?
Numunenin elektron geçirgen incelikte hazırlanabilmesi gerekir. Bu her malzeme için mümkün olmayabilir veya özel hazırlık teknikleri gerektirir.
