Dört Nokta Eğilme

Dört Nokta Eğilme Testi Nedir?

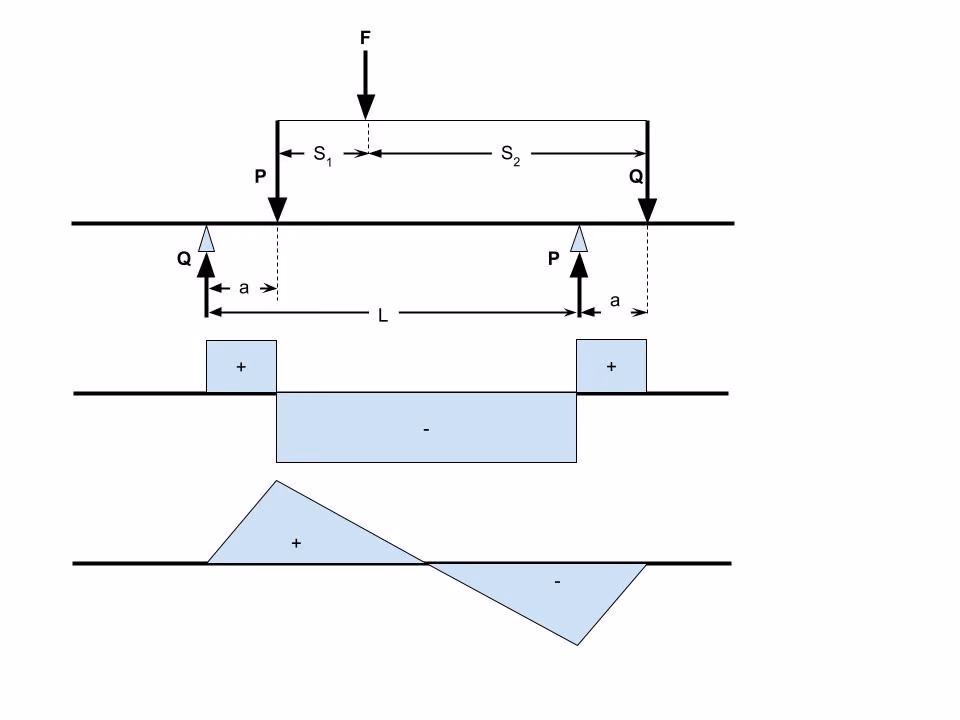

Dört nokta eğilme deneyinde numune iki mesnet üzerinde durur ve iki ayrı yükleme ucuyla bastırılır. Yükleme uçları arasında kalan bölgede eğilme momenti sabittir; kesme kuvveti bu bölgede sıfırdır. Bu yüzden kırılma, numunenin en zayıf kusurunun bulunduğu yerde oluşur.

Dört Nokta Eğilme Testi Amacı

Amaç, malzemenin eğilme dayanımını kusur dağılımını da yansıtacak biçimde belirlemektir. Seramik ve kompozit gibi kusura duyarlı malzemelerde bu yaklaşım üç nokta deneyine göre daha gerçekçi bir dayanım verir.

Dört Nokta Eğilme Testi Hangi Ürünlere Uygulanır?

İnce seramikler ve teknik seramik parçalar
Elyaf takviyeli kompozit levhalar
Beton ve harç kirişleri
Ahşap ve ahşap esaslı yapı elemanları
Kaynaklı ve kaplamalı metal numuneler

Dört Nokta Eğilme Testi Hangi Sektörlerde Kullanılır?

MetalOtomotivHavacılıkYapıMakine İmalatıKompozit

Dört Nokta Eğilme Testi İçin İlgili Standartlar

ASTM D6272 (plastiklerde dört nokta eğilme)
EN 843-1 (ince seramikler)
ISO 14125 (kompozitler — dört nokta düzeneği dâhil)
EN 12390-5 (beton — eğilme dayanımı)

Dört Nokta Eğilme Testi Koşulları

Düzenek: İki mesnet ve iki yükleme ucu; yükleme aralığı standarttan
Moment bölgesi: Yükleme uçları arasında sabit moment, sıfır kesme
Deney hızı: Standardın malzeme sınıfı için verdiği hız
Ölçülen büyüklükler: Eğilme dayanımı, eğilme modülü, kopma yükü

Dört Nokta Eğilme Testi Cihazı

Üniversal çekme-basma cihazı
Dört nokta eğilme aparatı (kendinden hizalamalı)
Yük hücresi ve sehim ölçer
Numune ölçüm ekipmanı

Dört Nokta Eğilme Testi İçin Numune Gereksinimleri

Numune yüzeyleri standarda göre işlenmiş ve kenarları kırılmış olmalıdır.
Seramik numunelerde yüzey taşlama yönü sonuca etki eder; bildirilmelidir.
Numune sayısı istatistiksel değerlendirmeye izin verecek kadar olmalıdır.
Numune yönü ve üretim yönü kaydedilmelidir.

Dört Nokta Eğilme Testi Süresi

Bir numunenin deneyi dakikalar sürer. Kusur dağılımı için çok sayıda numune gerektiğinden toplam süre numune sayısına bağlıdır.

Dört Nokta Eğilme Testi Prosedürü

1Numune ölçülür ve yüzey durumu kaydedilir.
2Mesnet ve yükleme aralıkları standarda göre ayarlanır.
3Numune düzeneğe ortalanarak yerleştirilir.
4Yükleme tanımlı hızda uygulanır.
5Yük ve sehim kaydedilir; kırılma anı belirlenir.
6Eğilme dayanımı hesaplanır ve kırılma yeri not edilir.

Dört Nokta Eğilme Testi Kabul Kriterleri

Yöntem standardı deneyin nasıl yapılacağını tanımlar, sonucun kaç olması gerektiğini değil. Kabul sınırı malzeme standardından, ürün şartnamesinden veya müşterinin teknik resminden gelir; bu yüzden sayfa sayısal sınır vermez.

Sonuçların Değerlendirilmesi

Kusura duyarlı malzemelerde sonuçlar tek bir ortalama yerine dağılım parametreleriyle (örneğin Weibull modülü) değerlendirilir. Kırılmanın yükleme uçları arasında oluşması beklenir; dışarıda oluşan kırılmalar ayrıca not edilir.

Dört Nokta Eğilme Testi Raporu

Numune tanımı, malzeme cinsi ve varsa döküm/parti numarası
Numune geometrisi, ölçüleri ve hazırlama yöntemi
Uygulanan standart ve deney koşulları
Deney sıcaklığı ve ortam şartları
Ölçülen değerler ve hesaplanan büyüklükler
Kırılma yüzeyi veya iz fotoğrafları (uygulanabilir olduğunda)
Ölçüm belirsizliği (talep edilmişse)
Sonucun yalnızca deneye sunulan numuneye ait olduğu beyanı

Akreditasyon

EUROLAB; laboratuvar deneylerinde ISO/IEC 17025, muayene ve gözetimde ISO/IEC 17020, sistem ve ürün belgelendirmesinde ISO/IEC 17021-1 ve ISO/IEC 17065 kapsamlarında, IAF ve ILAC çok taraflı tanınma anlaşmalarına taraf akreditasyon kuruluşlarından alınmış uluslararası tanınan akreditasyona sahiptir. Bu zincir, düzenlenen rapor ve belgelerin dünya genelinde kabul görmesini sağlar.

Bu testin akredite kapsamda sunulup sunulamayacağı ürününüze ve uygulanacak standarda göre değişir; akreditasyon metot bazında olduğu için kapsam teklif aşamasında yazılı olarak teyit edilir.

Kapsam ve yetkiler

İlgili Mevzuat

EN 10204 (metalik ürünler için muayene belgeleri)
AB 305/2011 Yapı Malzemeleri Yönetmeliği (yapıya giren ürünlerde)
Ürün ailesine göre uygulanan uyumlaştırılmış standartlar

Mekanik Testler — Bu Deney Alanı Ne Yapar?

Aşağıdaki bölüm Dört Nokta Eğilme deneyinin ait olduğu alanı anlatır; bu deneyin kendi koşulları ve kabul ölçütleri yukarıdaki bölümlerde yer alır. Ürününüze özgü kapsam teklif aşamasında yazılı olarak netleştirilir.

Mekanik deneyler, bir malzemenin ya da parçanın kuvvet altındaki davranışını ölçer. Aile statik yüklemeden (çekme, basma, eğme) zamana bağlı davranışlara (yorulma, sünme), sertlik ve aşınmadan kırılma tokluğuna kadar uzanır.

Bu deneylerin ortak özelliği, sonucun MALZEME ÖZELLİĞİ olarak raporlanmasıdır. Akma dayanımı ya da sertlik bir uygunluk kararı değildir; tasarımın ve ürün standardının karşılaştırma yapacağı sayısal veridir. Bu yüzden mekanik deney raporları çoğunlukla bir ürün onayının değil bir mühendislik kararının girdisidir — malzeme seçimi, emniyet katsayısı, ömür tahmini.

Statik ve dinamik davranış arasındaki ayrım alanı anlamanın anahtarıdır. Bir parça statik yükte hiç zorlanmıyor görünürken tekrarlı yükte kopabilir; yorulma kırılması akma dayanımının çok altındaki gerilmelerde oluşur ve uyarı vermez. Bu yüzden dönen, titreşen ya da çevrimli yük alan parçalarda çekme deneyi tek başına yeterli bir kanıt değildir.

Deney koşulları sonucu belirler ve bu, raporun okunabilirliği için kritiktir: numune geometrisi, yükleme hızı, sıcaklık, şartlandırma ve bağlama düzeni. Aynı malzeme farklı koşullarda farklı değer verir. Plastiklerde hız etkisi çok belirgindir, metallerde sıcaklık etkisi; kompozitlerde ise numune yönlenmesi sonucu tamamen değiştirir.

Sertlik alanın en çok yanlış kullanılan ölçümüdür. Hızlı, tahribatsıza yakın ve ucuz olduğu için sıklıkla dayanımın yerine kullanılır. Sertlikten dayanıma dönüşüm tabloları vardır ama YAKLAŞIKTIR ve malzeme grubuna bağlıdır; malzeme kabulünde tek kanıt olarak kullanılması hatalıdır.

Kırılma mekaniği tarafı özel bir yetkinlik gerektirir. Kırılma tokluğu ve yorulma çatlağı ilerleme hızı ölçümleri, çatlaklı bir yapının ne kadar dayanacağını hesaplamayı mümkün kılar; basınçlı ekipman, uçak yapısı ve boru hattı gibi alanlarda hasara tolerans tasarımının temelidir.

Bu alanın yöntem grupları

Statik deneyler
Çekme, basma, eğme, makaslama ve burulma. Akma ve çekme dayanımı, uzama ve elastisite modülü elde edilir.
Darbe deneyleri
Charpy ve Izod çentik darbe; malzemenin gevrek-sünek geçiş davranışı sıcaklığa bağlı olarak belirlenir.
Sertlik
Brinell, Vickers, Rockwell, Shore ve mikro sertlik. Yüzey işlem derinliği ve yerel dayanım farkları için değerlidir.
Yorulma
Kuvvet ve gerinim kontrollü eksenel yorulma, eğilmede yorulma; S-N eğrileri ve dayanım sınırı.
Sünme ve gerilme gevşemesi
Yüksek sıcaklıkta uzun süreli yük altındaki davranış; kazan, türbin ve basınçlı ekipman malzemelerinde belirleyici.
Kırılma mekaniği
Düzlem şekil değiştirme kırılma tokluğu, J integrali, CTOD ve yorulma çatlağı ilerleme hızı.
Aşınma ve sürtünme
Taber ve döner silindir abrazyon, sürtünme katsayısı ölçümleri.

Bu alanda sık karıştırılanlar

Sertlikten dayanım hesaplamak yaklaşıktır; malzeme kabulünde tek kanıt olarak kullanılamaz.
Statik dayanım yeterliliği yorulma dayanımını göstermez; çevrimli yük alan parçada ayrı deney gerekir.
Deney hızı ve sıcaklık raporlanmazsa sonuç karşılaştırılamaz — özellikle polimer ve kompozitlerde.
Deney numunesi ile gerçek parça aynı değeri vermeyebilir; kalıplama yönlenmesi, kaynak izi ve yüzey işlem farkı etkilidir.
Kompozitlerde numune yönlenmesi belirtilmeden verilen bir dayanım değeri anlamsızdır.
ASTM ve ISO karşılıkları aynı büyüklüğü ölçer ama numune geometrileri farklıdır; sonuçlar birebir eşdeğer sayılmaz.

Bu alandaki sonuçlar hangi kararı besler

Tasarım doğrulaması ve malzeme seçimi
Gelen malzeme kontrolü ve tedarikçi onayı
Ürün standardındaki mekanik gerekliliklerin karşılanması
Arıza analizi, ömür tahmini ve hasara tolerans hesabı
Isıl işlem ve yüzey işlem proseslerinin doğrulanması

İlgili Testler

Dört Nokta Eğilme Testi Hakkında Sık Sorulan Sorular

Neden seramikte dört nokta tercih ediliyor?

Seramikte dayanım, malzemedeki en büyük kusur tarafından belirlenir. Dört nokta düzeneği daha geniş bir hacmi aynı momente maruz bıraktığı için en zayıf kusuru yakalama olasılığı yüksektir.

Sonuçlar üç nokta deneyiyle karşılaştırılabilir mi?

Doğrudan karşılaştırılmamalıdır. Aynı malzemede dört nokta deneyi genellikle daha düşük dayanım verir; karşılaştırma yapılacaksa aynı yöntemle elde edilmiş veriler kullanılmalıdır.
