Τι είναι η Pulse Magnetic Field;
Η δοκιμή παλμικού μαγνητικού πεδίου είναι μια δοκιμή ανοσίας στην οποία το δείγμα εκτίθεται σε ξαφνικούς και υψηλής έντασης παλμούς μαγνητικού πεδίου που προκαλούνται από ρεύματα κεραυνού. Ορίζεται στο IEC 61000-4-9.
Σκοπός της Pulse Magnetic Field
Ο στόχος είναι να επαληθευτεί ότι ο εξοπλισμός που λειτουργεί σε εγκαταστάσεις με κίνδυνο κεραυνού συνεχίζει να λειτουργεί σε ξαφνικούς παλμούς μαγνητικού πεδίου.
Σε ποια προϊόντα εφαρμόζεται η Pulse Magnetic Field;
- Εξοπλισμός υποσταθμών και διακοπτών
- Συστήματα ελέγχου διανομής ενέργειας
- Εξοπλισμός τηλεπικοινωνιακής υποδομής
- Εξοπλισμός φωτοβολταϊκών πεδίων
Σε ποιους τομείς χρησιμοποιείται η Pulse Magnetic Field;
Πρότυπα σχετικά με τη Pulse Magnetic Field
- IEC 61000-4-9
- IEC 61000-6-5
Συνθήκες της Pulse Magnetic Field
- Σχήμα κρούσης
- Χαρακτηριστικά ανόδου και διάρκειας που ορίζονται στο πρότυπο
- Δύναμη πεδίου
- Επίπεδα που ορίζονται στο πρότυπο (A/m)
- Αριθμός κραδασμών
- Καθορισμένος αριθμός σημείων σε κάθε άξονα και πολικότητα
- Τσεκούρια
- Ξεχωριστά σε τρεις ορθογώνιους άξονες
Εξοπλισμός για τη Pulse Magnetic Field

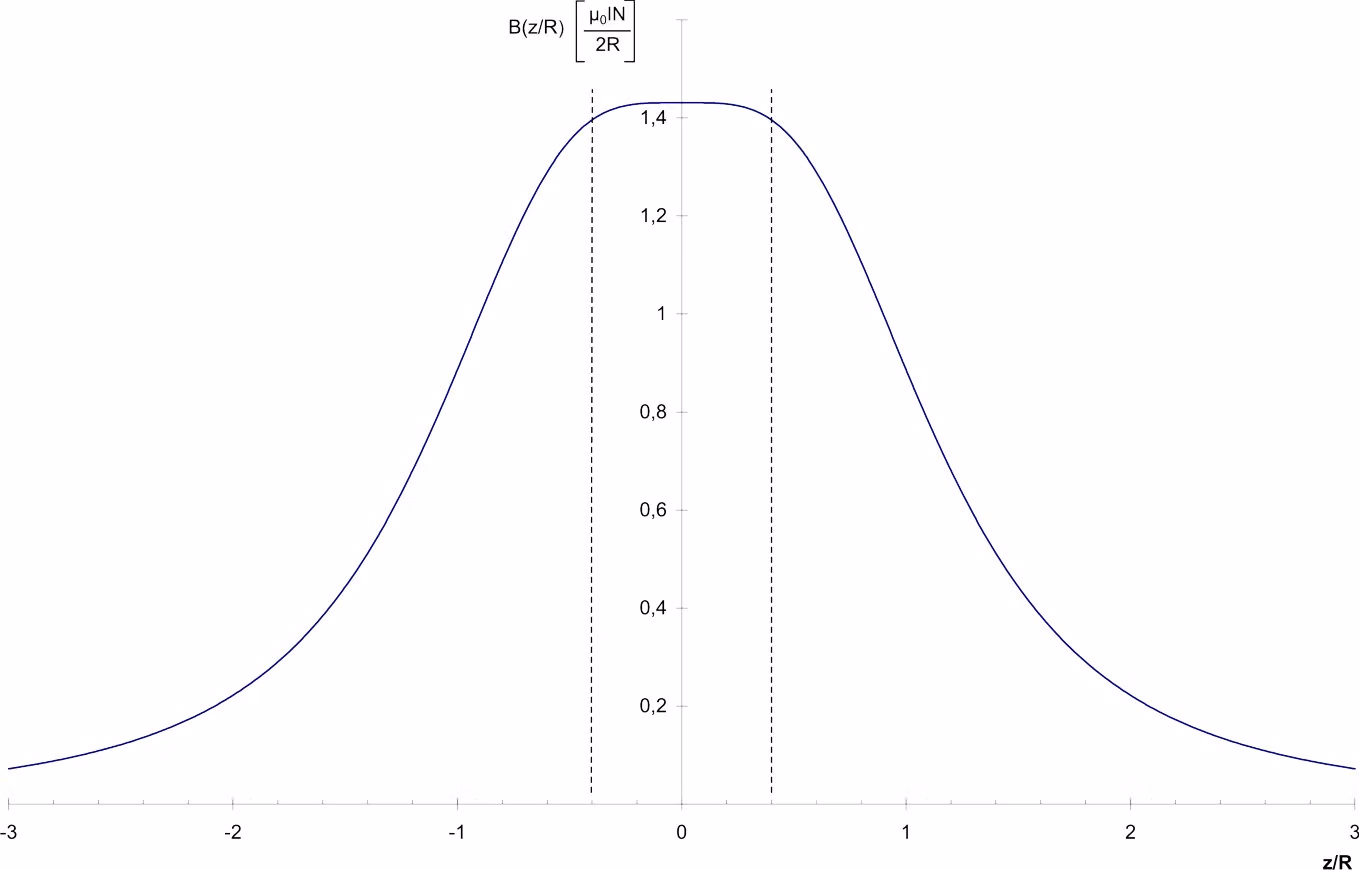

- Γεννήτρια και πηνίο παλμικού μαγνητικού πεδίου
- Ρύθμιση ανιχνευτή πεδίου και βαθμονόμησης
- Σύστημα παρακολούθησης λειτουργιών
Απαιτήσεις δείγματος για τη Pulse Magnetic Field
- Το δείγμα πρέπει να τοποθετηθεί σε μια καθορισμένη θέση στο πηνίο
- Πρέπει να δοκιμαστεί χωριστά σε τρεις άξονες
- Πρέπει να καθοριστεί η μέθοδος παρακολούθησης λειτουργίας
- Η λειτουργία πρέπει να ελεγχθεί πριν από τη δοκιμή
Διάρκεια της Pulse Magnetic Field
Συνήθως μισή εργάσιμη ημέρα.
Διαδικασία της Pulse Magnetic Field
- 1Καθιερώνεται η διάταξη του πηνίου και βαθμονομείται η ένταση του πεδίου.
- 2Το δείγμα τοποθετείται στο πηνίο.
- 3Ένας καθορισμένος αριθμός παλμών εφαρμόζεται σε κάθε άξονα και πολικότητα.
- 4Η λειτουργία παρακολουθείται.
- 5Ελέγχεται η μόνιμη ζημιά.
Κριτήρια αποδοχής της Pulse Magnetic Field
Το κριτήριο απόδοσης που προκύπτει αξιολογείται ως Α, Β ή Γ. Η μόνιμη βλάβη δεν γίνεται αποδεκτή.
Αξιολόγηση Αποτελεσμάτων
Αξιολογείται η εξάρτηση από τον άξονα και την πολικότητα της παραμόρφωσης. Η θέση των εξαρτημάτων που είναι ευαίσθητα στο μαγνητικό πεδίο σχετίζεται με το αποτέλεσμα.
Έκθεση της Pulse Magnetic Field
- Εφαρμοσμένο πρότυπο και δύναμη πεδίου
- Σχήμα παλμού, αριθμός και άξονες
- Λειτουργικές παρατηρήσεις
- Performans kriteri sonucu
Διαπίστευση
Η EUROLAB κατέχει διεθνώς αναγνωρισμένη διαπίστευση που λαμβάνεται από φορείς διαπίστευσης που συμμετείχαν στις συμφωνίες πολυμερούς αναγνώρισης IAF και ILAC, σύμφωνα με το ISO/IEC 17025 για εργαστηριακές δοκιμές, το ISO/IEC 17020 για την επιθεώρηση και την επιτήρηση και το ISO/IEC 17021-1 και το σύστημα πιστοποίησης προϊόντων ISO/IEC. Αυτή η αλυσίδα διασφαλίζει ότι οι εκθέσεις και τα πιστοποιητικά που εκδίδονται γίνονται αποδεκτά παγκοσμίως.
Το εάν αυτή η δοκιμή μπορεί να προσφερθεί εντός αναγνωρισμένου πεδίου εξαρτάται από το προϊόν σας και το πρότυπο που εφαρμόζεται. Δεδομένου ότι η διαπίστευση βασίζεται στη μέθοδο, το πεδίο εφαρμογής επιβεβαιώνεται γραπτώς στο στάδιο της προσφοράς.
Πεδίο εφαρμογής και εξουσιοδοτήσειςΣχετικοί Κανονισμοί
- EMC 2014/30/ΕΕ
- Προδιαγραφές εξοπλισμού ηλεκτροπαραγωγής
EMC / EMI Testleri — Τι καλύπτει αυτός ο τομέας δοκιμών;
Η παρακάτω ενότητα περιγράφει τον τομέα στον οποίο ανήκει η δοκιμή Pulse Magnetic Field· οι συνθήκες και τα κριτήρια αποδοχής αυτής της συγκεκριμένης δοκιμής δίνονται στις παραπάνω ενότητες. Το πεδίο εφαρμογής που αφορά το προϊόν σας επιβεβαιώνεται εγγράφως στο στάδιο της προσφοράς.
Οι δοκιμές EMC απαντούν σε ένα ερώτημα δύο όψεων: εκπέμπει η συσκευή μη αποδεκτό επίπεδο ηλεκτρομαγνητικής παρεμβολής στο περιβάλλον της (εκπομπή) και αντέχει τις παρεμβολές που δέχεται από αυτό (ατρωσία); Οι δύο όψεις μετρώνται με ξεχωριστές δοκιμές και διατάξεις, και απαιτούνται και οι δύο.
Ο τομέας υπάρχει λόγω ενός απλού φυσικού γεγονότος: κάθε αγωγός που διαρρέεται από ρεύμα συμπεριφέρεται σαν κεραία. Ένα τροφοδοτικό μεταγωγής, ένας οδηγός κινητήρα ή το σήμα ρολογιού ενός μικροελεγκτή εκπέμπουν ενέργεια ραδιοσυχνοτήτων παρότι δεν σχεδιάστηκαν για αυτό. Ο ίδιος αγωγός λειτουργεί και αντίστροφα: ένα εξωτερικό πεδίο επάγει σε αυτόν τάση. Σε ένα περιβάλλον γεμάτο συσκευές, αυτή η αμοιβαία επίδραση σημαίνει ότι οι συσκευές παρεμβάλλονται μεταξύ τους.
Στην πλευρά της εκπομπής, η αγώγιμη και η ακτινοβολούμενη εκπομπή μετρώνται ξεχωριστά. Η αγώγιμη εκπομπή είναι η παρεμβολή που επιβάλλει η συσκευή στα καλώδια δικτύου και επικοινωνίας και κυριαρχεί σε χαμηλότερες συχνότητες. Η ακτινοβολούμενη εκπομπή είναι το πεδίο που εκπέμπει η συσκευή στον αέρα και προεξέχει σε υψηλότερες συχνότητες. Οι δύο μετρώνται με διαφορετικές διατάξεις και τα όρια διαφέρουν ανά ομάδα προϊόντος.
Στην πλευρά της ατρωσίας προσομοιώνονται πραγματικές πηγές παρεμβολής: ηλεκτροστατική εκφόρτιση (ανθρώπινη επαφή), ακτινοβολούμενα πεδία ραδιοσυχνοτήτων (κοντινός πομπός), ταχέα ηλεκτρικά μεταβατικά (μεταγωγή), κρουστικές υπερτάσεις (κεραυνοί και γεγονότα δικτύου), αγώγιμη ραδιοσυχνότητα, μαγνητικά πεδία συχνότητας δικτύου, βυθίσεις τάσης και σύντομες διακοπές.
Το πρότυπο που θα εφαρμοστεί εξαρτάται από το ΠΟΥ χρησιμοποιείται το προϊόν, και αυτή η επιλογή καθορίζει όλο το αποτέλεσμα. Οι οικιακοί και βιομηχανικοί χώροι έχουν διαφορετικά σύνολα ορίων· στα οχήματα ισχύει το καθεστώς UNECE R10 και όχι το CE· για ιατροτεχνολογικά προϊόντα το IEC 60601-1-2 προσθέτει απαιτήσεις· και για προϊόντα με ασύρματο εξοπλισμό ισχύει η ραδιοφωνική νομοθεσία με εναρμονισμένα πρότυπα ETSI.
Στη δοκιμή ατρωσίας το κριτήριο αποδοχής είναι μια κλάση ΚΡΙΤΗΡΙΟΥ ΑΠΟΔΟΣΗΣ, όχι δυαδικό επιτυχία/αποτυχία. Το να συνεχίζει μια συσκευή να λειτουργεί χωρίς διακοπή κατά τη δοκιμή, να επηρεάζεται προσωρινά και να αποκαθίσταται μόνη της, ή να αποκαθίσταται μόνο με παρέμβαση του χρήστη, είναι διαφορετικές κλάσεις. Ποια κλάση είναι αποδεκτή ορίζεται στο πρότυπο προϊόντος· η ανοχή για συσκευή με λειτουργία ασφαλείας διαφέρει από αυτή μιας καταναλωτικής συσκευής.
Το πιο συνηθισμένο ελάττωμα ενός φακέλου EMC είναι ότι καλύπτει μόνο τη μία πλευρά. Ένας φάκελος με μόνο έκθεση εκπομπής δεν είναι πλήρης ως προς την οδηγία EMC. Το δεύτερο συνηθισμένο κενό είναι μια διάταξη δοκιμής που δεν αντιπροσωπεύει την πραγματική χρήση: αν η συσκευή μετρηθεί σε γυμνό πάγκο με καλώδια διαφορετικά από τα πραγματικά, το αποτέλεσμα δεν μεταφέρεται στο πεδίο.
Ομάδες μεθόδων σε αυτόν τον τομέα
Διεξαγόμενη εκπομπή
Παρεμβολή που επιβάλλεται στο καλώδιο μέσω θυρών δικτύου και επικοινωνίας, μετρούμενη μέσω τεχνητού δικτύου (LISN).

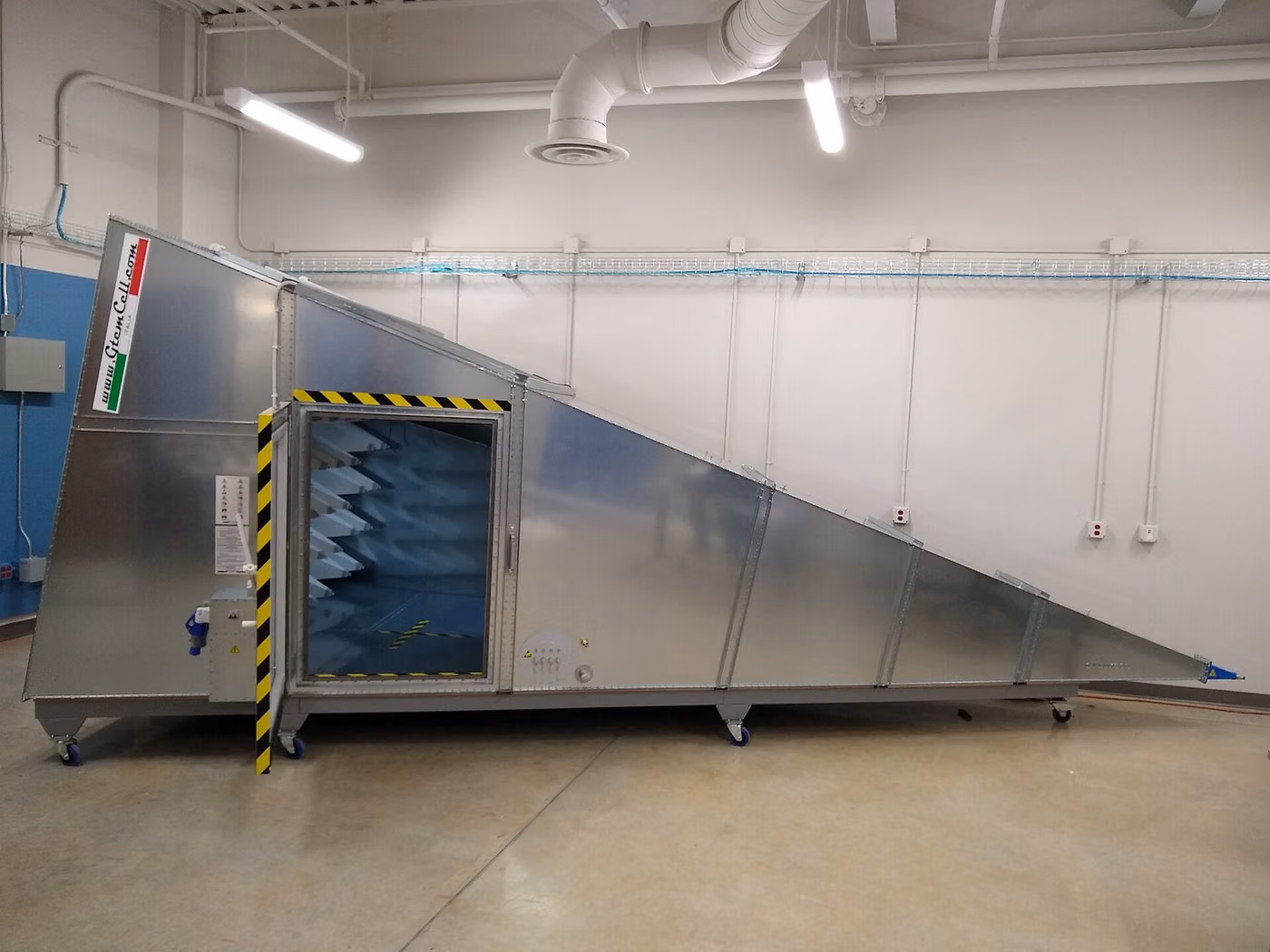

Εκπομπή ακτινοβολίας
Το πεδίο που εκπέμπει η συσκευή στον αέρα, μετρούμενο σε καθορισμένη απόσταση σε αντηχείο ή ημι-αντηχείο θάλαμο.
Αρμονικές και τρεμοπαίγμα
Το αρμονικό περιεχόμενο του ρεύματος που αντλείται από το δίκτυο και η διακύμανση τάσης· η πλευρά που επηρεάζει την ποιότητα του δικτύου.
Ηλεκτροστατική εκφόρτιση
Εκφόρτιση επαφής και αέρα μαζί με έμμεση εκφόρτιση· η πιο συχνά εφαρμοζόμενη δοκιμή ατρωσίας.

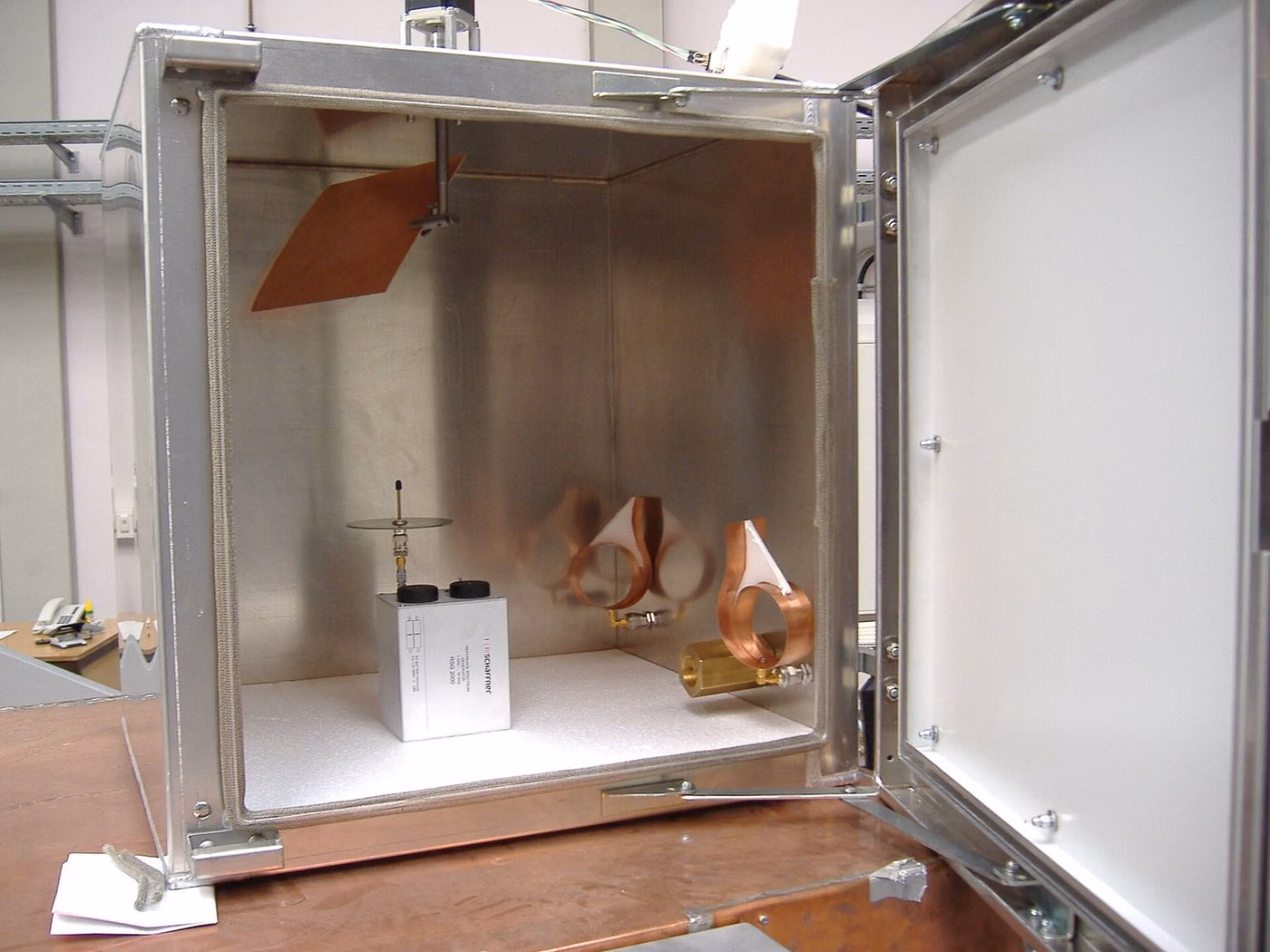

Ατρωσία σε ακτινοβολούμενες και αγώγιμες ραδιοσυχνότητες
Η συσκευή εκτίθεται σε καθορισμένη ένταση πεδίου και σε σήμα ραδιοσυχνότητας που εγχέεται στο καλώδιο.
Γεγονότα δικτύου
Ταχέα ηλεκτρικά μεταβατικά, κρουστικές υπερτάσεις, βυθίσεις τάσης και σύντομες διακοπές.
Συχνές συγχύσεις σε αυτόν τον τομέα
- Μια αναφορά εκπομπής από μόνη της δεν ολοκληρώνει ένα αρχείο EMC. πρέπει επίσης να αποδειχθεί η ανοσία.
- Μια έκθεση FCC δεν γίνεται αποδεκτή σε φάκελο CE· τα όρια, οι αποστάσεις μέτρησης και οι διατάξεις διαφέρουν.
- Η οδηγία EMC δεν ισχύει για οχήματα· ισχύει το καθεστώς UNECE R10. Προδιαγραφές που απαιτούν και τα δύο μαζί πρέπει να επανεξεταστούν.
- Η προειδοποίηση ότι μια συσκευή Κατηγορίας Α μπορεί να προκαλέσει παρεμβολές σε οικιακό περιβάλλον είναι υποχρεωτική στο εγχειρίδιο· η εποπτεία αγοράς ελέγχει την ύπαρξή της.
- Η διάταξη δοκιμής αποτελεί μέρος της έκθεσης. Αν αλλάξει ο τύπος, το μήκος ή η όδευση του καλωδίου, το αποτέλεσμα αλλάζει· η μέτρηση πρέπει να γίνεται στη διαμόρφωση σειριακής παραγωγής.
- Τα CISPR 22 και CISPR 13 έχουν αποσυρθεί· τα σημερινά αντίστοιχά τους είναι τα CISPR 32 και CISPR 35.
Ποιες αποφάσεις υποστηρίζουν αυτά τα αποτελέσματα
- Δήλωση CE βάσει της οδηγίας EMC
- Το τμήμα EMC της συμμόρφωσης ραδιοεξοπλισμού
- Φάκελος UNECE R10 για εξάρτημα οχήματος
- Επίλυση παραπόνων παρεμβολής στο πεδίο και διόρθωση του σχεδιασμού
- Αξιολόγηση της επίπτωσης EMC μιας αλλαγής πλακέτας ή δέσμης καλωδίων
Σχετικά τεστ
Συχνές ερωτήσεις για τη Pulse Magnetic Field
Σύμφωνα με ποιο πρότυπο κατασκευάζεται το Pulse Magnetic Field;
Το Pulse Magnetic Field εκτελείται στο πεδίο IEC 61000-4-9 και IEC 61000-6-5. Οι οριακές τιμές και τα κριτήρια αποδοχής που πρέπει να εφαρμόζονται ορίζονται στο πρότυπο προϊόντος. Η έκδοση που ισχύει για το προϊόν σας επιβεβαιώνεται γραπτώς στο στάδιο της προσφοράς.
Σε ποια προϊόντα ισχύει το Pulse Magnetic Field;
Εφαρμόζεται κυρίως στο Εξοπλισμός υποσταθμών και διακοπτών, Συστήματα ελέγχου διανομής ενέργειας, Εξοπλισμός τηλεπικοινωνιακής υποδομής και Εξοπλισμός φωτοβολταϊκών πεδίων. Το εάν το προϊόν σας περιλαμβάνεται στο πεδίο εφαρμογής καθορίζεται εξετάζοντας τις τεχνικές προδιαγραφές και την προβλεπόμενη χρήση του.
Υπό ποιες συνθήκες γίνεται το Pulse Magnetic Field;
Οι καθοριστικές παράμετροι είναι: Σχήμα κρούσης — Χαρακτηριστικά ανόδου και διάρκειας που ορίζονται στο πρότυπο, Δύναμη πεδίου — Επίπεδα που ορίζονται στο πρότυπο (A/m) και Αριθμός κραδασμών — Καθορισμένος αριθμός σημείων σε κάθε άξονα και πολικότητα. Οι πλήρεις όροι βρίσκονται στην ενότητα "Προϋποθέσεις δοκιμής" στη σελίδα και διαφέρουν ανάλογα με το πρότυπο του προϊόντος.
Τι είδους δείγμα χρειάζεται για το Pulse Magnetic Field;
Το δείγμα πρέπει να τοποθετηθεί σε μια καθορισμένη θέση στο πηνίο, Πρέπει να δοκιμαστεί χωριστά σε τρεις άξονες και Πρέπει να καθοριστεί η μέθοδος παρακολούθησης λειτουργίας. Ο αριθμός των δειγμάτων προσδιορίζεται σύμφωνα με το πρότυπο προϊόντος και το πεδίο που πρέπει να αναφερθεί.
Πόσος χρόνος διαρκεί το Pulse Magnetic Field;
Συνήθως μισή εργάσιμη ημέρα. Αυτή η διάρκεια ανήκει στο ίδιο το πείραμα. Η προετοιμασία του δείγματος, η ουρά και η αναφορά αξιολογούνται επίσης. Ένα ρεαλιστικό χρονοδιάγραμμα για το προϊόν σας δίνεται στην προσφορά.
Ποιο είναι το αποτέλεσμα του Pulse Magnetic Field που ονομάζεται "κατάλληλο";
Το κριτήριο απόδοσης που προκύπτει αξιολογείται ως Α, Β ή Γ. Η μόνιμη βλάβη δεν γίνεται αποδεκτή.
