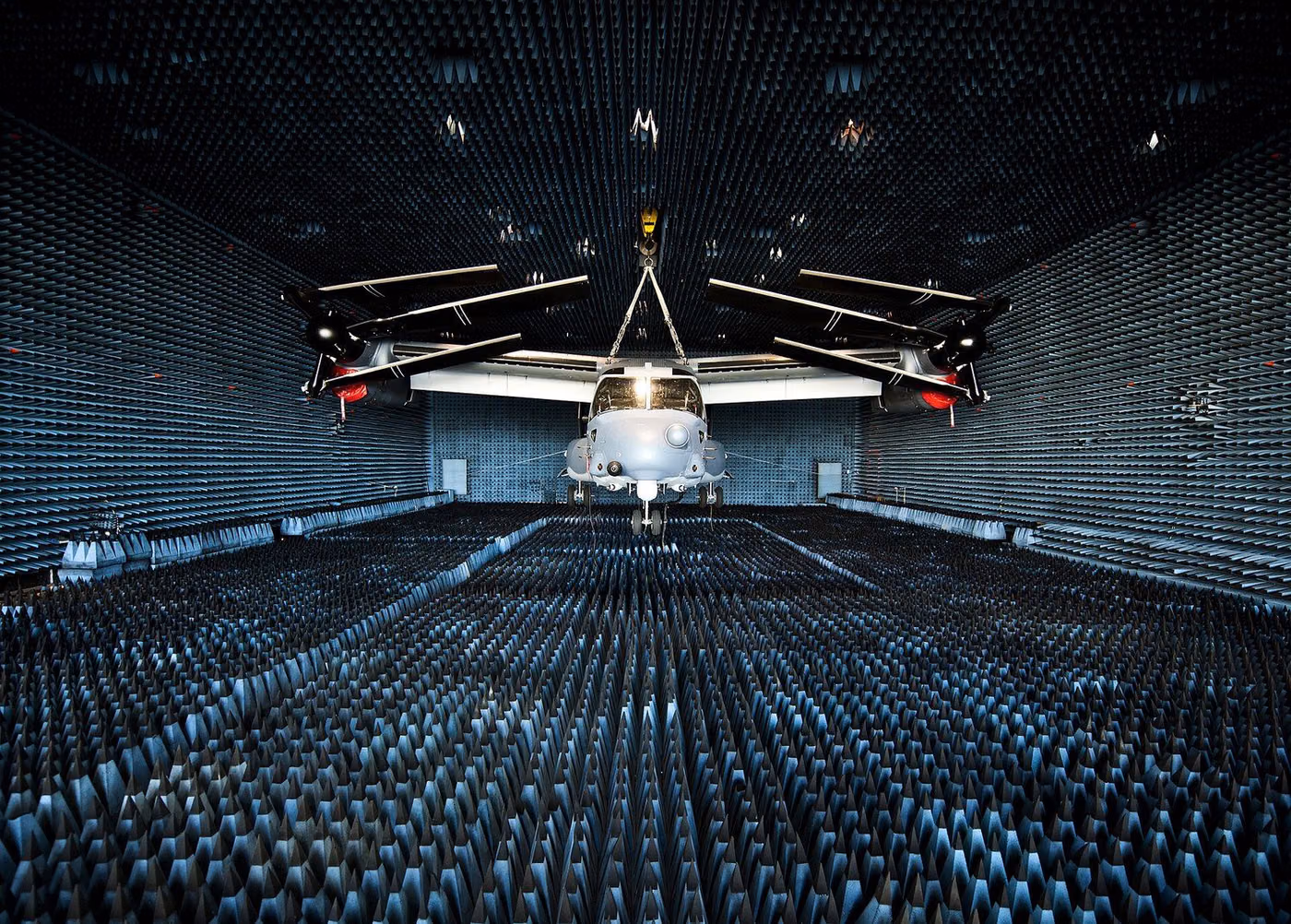

EMV-/EMI-Prüfungen · Militär-EMV

CS114

MIL-STD-461 CS114
EMC / EMI Testleri Laborarbeit

Was ist CS114?

CS114 ist ein Immunitätstest gemäß MIL-STD-461, bei dem HF-Strom über eine Stromzange in das Kabelbündel des Geräts eingespeist wird, um die Kontinuität der Funktion zu bewerten.

Zweck von CS114

Der Zweck besteht darin, sicherzustellen, dass in die Kabelbündel der Plattform eingekoppelte HF-Störungen die Gerätefunktion nicht beeinträchtigen.

Bei welchen Produkten wird CS114 angewendet?

  • Militärische elektronische Einheiten
  • Kommunikationsausrüstung
  • Sensor- und Aktorsysteme

In welchen Branchen wird CS114 eingesetzt?

ElektronikElektrischAutomobilTelekommunikationVerteidigung

Normen zu CS114

  • MIL-STD-461 CS114

Prüfbedingungen für CS114

Frequenzbereich
Im Standard definiert; typischerweise 10 kHz – 200 MHz
Injektionsstrom
Definierter Strompegel (dBµA) je nach Plattformtyp
Modulation
Im Standard definiert; normalerweise Puls oder CW
Kablo demetleri
Alle Kabelbäume werden einzeln geprüft

Prüfgerät für CS114

  • HF-Signalgenerator und Leistungsverstärker
  • Einspeise- und Überwachungsstromsonden
  • Abgeschirmter Raum und Referenzebene
  • Funktionsüberwachungssystem

Probenanforderungen für CS114

  • Kabelbündel müssen gekennzeichnet und nummeriert sein
  • Die Methode zur Funktionsüberwachung muss definiert werden
  • Kabellängen müssen der Norm entsprechen
  • Vor dem Test muss die Funktion überprüft werden

Dauer von CS114

Hängt von der Anzahl der Kabelbündel ab; in der Regel ein Werktag.

Ablauf von CS114

  1. 1Die Injektionssonde ist kalibriert.
  2. 2Die Sonde wird auf das Kabelbündel aufgesetzt.
  3. 3Das Frequenzband wird durchsucht und der definierte Strompegel angelegt.
  4. 4Wird für jedes Kabelbündel wiederholt.
  5. 5Die Funktion wird kontinuierlich überwacht.

Annahmekriterien für CS114

Das Akzeptanzkriterium besteht darin, dass keine funktionale Verschlechterung auftritt; Einzelheiten sind in der Plattformspezifikation festgelegt.

Auswertung der Ergebnisse

Das Bündel und die Frequenz, bei der die Verschlechterung auftritt, werden aufgezeichnet und liefern Informationen für das Abschirmungs- und Filterdesign.

Prüfbericht zu CS114

  • Angewandter Standard- und Testcode
  • Frequenzbereich und aktueller Pegel
  • Kabelbündel getestet
  • Funktionelle Beobachtungen

Akkreditierung

EUROLAB verfügt über eine international anerkannte Akkreditierung, die von Akkreditierungsstellen erhalten wurde, die Vertragspartei der multilateralen Anerkennungsvereinbarungen IAF und ILAC sind, gemäß ISO/IEC 17025 für Labortests, ISO/IEC 17020 für Inspektion und Überwachung sowie ISO/IEC 17021-1 und ISO/IEC 17065 für System- und Produktzertifizierung. Diese Kette stellt sicher, dass die ausgestellten Berichte und Zertifikate weltweit akzeptiert werden.

Ob dieser Test im akkreditierten Rahmen angeboten werden kann, hängt von Ihrem Produkt und der angewandten Norm ab; Da die Akkreditierung methodenbasiert erfolgt, wird der Umfang bereits im Angebotsstadium schriftlich bestätigt.

Geltungsbereich und Berechtigungen

Verwandte Vorschriften

  • Spezifikationen für die Beschaffung von Verteidigungsgütern

EMC / EMI Testleri — Was umfasst dieser Prüfbereich?

Der folgende Abschnitt beschreibt das Gebiet, zu dem der Test CS114 gehört; die Bedingungen und Abnahmekriterien dieses konkreten Tests stehen in den obigen Abschnitten. Der für Ihr Produkt spezifische Umfang wird schriftlich im Angebotsstadium festgelegt.

EMV-Prüfungen beantworten eine zweiseitige Frage: Strahlt das Gerät ein unzulässiges Maß an elektromagnetischer Störung in seine Umgebung ab (Emission), und hält es der von außen kommenden Störung stand (Störfestigkeit)? Beide Seiten werden mit getrennten Tests und Aufbauten gemessen, und beide sind erforderlich.

Der Bereich existiert wegen einer einfachen physikalischen Tatsache: Jeder stromführende Leiter verhält sich wie eine Antenne. Ein Schaltnetzteil, ein Motorantrieb oder das Taktsignal eines Mikrocontrollers strahlt Hochfrequenzenergie ab, obwohl das nie beabsichtigt war. Derselbe Leiter funktioniert auch umgekehrt: Ein äußeres Feld induziert eine Spannung in ihm. In einer Umgebung voller Geräte bedeutet diese Wechselwirkung, dass sich Geräte gegenseitig stören.

Auf der Emissionsseite werden leitungsgebundene und gestrahlte Emission getrennt gemessen. Leitungsgebundene Emission ist die Störung, die das Gerät seinen Netz- und Kommunikationskabeln aufprägt, und dominiert bei niedrigeren Frequenzen. Gestrahlte Emission ist das Feld, das das Gerät in die Luft abgibt, und tritt bei höheren Frequenzen in den Vordergrund. Beide werden in unterschiedlichen Aufbauten gemessen, und die Grenzwerte variieren je nach Produktgruppe.

Auf der Störfestigkeitsseite werden reale Störquellen simuliert: elektrostatische Entladung (menschliche Berührung), gestrahlte Hochfrequenzfelder (ein naher Sender), schnelle transiente Störgrößen (Schalten), Stoßspannungen (Blitz- und Netzereignisse), leitungsgebundene Hochfrequenz, netzfrequente Magnetfelder, Spannungseinbrüche und Kurzunterbrechungen.

Die anzuwendende Norm hängt davon ab, WO das Produkt eingesetzt wird, und diese Wahl bestimmt das gesamte Ergebnis. Wohn- und Industrieumgebungen haben unterschiedliche Grenzwertsätze; bei Fahrzeugen gilt statt CE das UNECE-R10-Regelwerk; bei Medizinprodukten bringt IEC 60601-1-2 zusätzliche Anforderungen; und bei Produkten mit Funkkomponente greift die Funkgesetzgebung mit harmonisierten ETSI-Normen.

Bei der Störfestigkeitsprüfung ist das Abnahmekriterium eine LEISTUNGSKRITERIUM-Klasse, kein binäres Bestehen/Nichtbestehen. Dass ein Gerät während des Tests ohne Unterbrechung weiterarbeitet, vorübergehend beeinträchtigt wird und sich von selbst erholt, oder sich nur durch Eingreifen des Benutzers erholt, sind unterschiedliche Klassen. Welche Klasse akzeptabel ist, legt die Produktnorm fest; die Toleranz für ein Gerät mit Sicherheitsfunktion unterscheidet sich von der eines Verbrauchergeräts.

Das häufigste Manko einer EMV-Akte ist, dass sie nur eine Seite abdeckt. Eine Akte mit nur einem Emissionsbericht ist im Sinne der EMV-Richtlinie nicht vollständig. Die zweite häufige Lücke ist ein Testaufbau, der die tatsächliche Nutzung nicht widerspiegelt: Wird das Gerät auf einer nackten Werkbank mit anderen Kabeln als den realen gemessen, überträgt sich das Ergebnis nicht auf den Feldeinsatz.

Methodengruppen in diesem Bereich

  • Leitungsgebundene Emission

    Über die Netz- und Kommunikationsanschlüsse dem Kabel aufgeprägte Störung, gemessen über ein künstliches Netznachbildungsnetzwerk (LISN).

  • Strahlungsemission

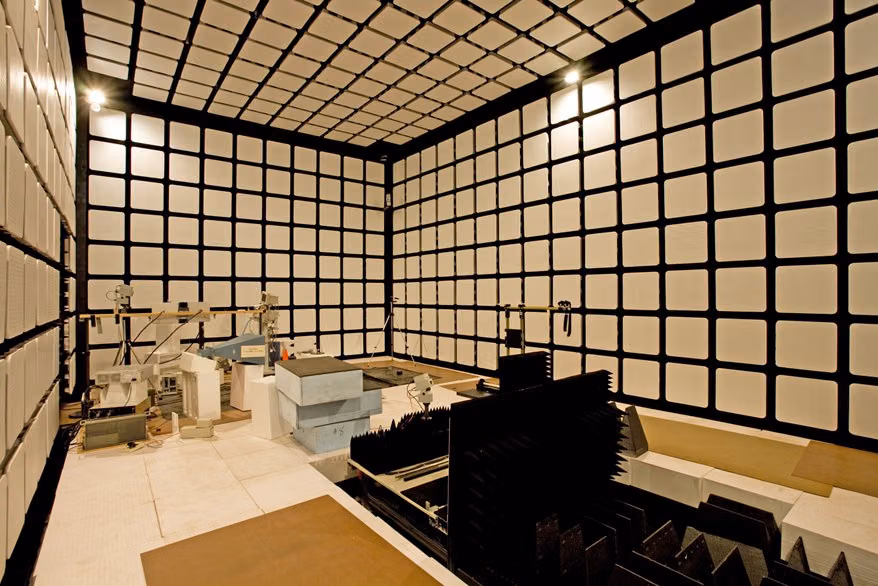

    Das vom Gerät in die Luft abgegebene Feld, gemessen in definiertem Abstand in einer Absorberhalle oder teilabsorbierenden Kammer.

  • Oberschwingungen und Flicker

    Der Oberschwingungsgehalt des aus dem Netz bezogenen Stroms und Spannungsschwankungen; die Seite, die die Netzqualität beeinflusst.

  • Elektrostatische Entladung

    Kontakt- und Luftentladung zusammen mit indirekter Entladung; die am häufigsten angewendete Störfestigkeitsprüfung.

  • Gestrahlte und leitungsgebundene HF-Störfestigkeit

    Das Gerät wird einer definierten Feldstärke und einem in das Kabel eingespeisten HF-Signal ausgesetzt.

  • Netzbedingte Ereignisse

    Schnelle transiente Störgrößen, Stoßspannungen, Spannungseinbrüche und Kurzunterbrechungen.

Häufig verwechselt in diesem Bereich

  • Ein Emissionsbericht allein vervollständigt eine EMV-Akte nicht; Auch die Immunität muss nachgewiesen werden.
  • Ein FCC-Bericht wird in einer CE-Akte nicht akzeptiert; Grenzwerte, Messabstände und Aufbauten unterscheiden sich.
  • Die EMV-Richtlinie gilt nicht für Fahrzeuge; es gilt das UNECE-R10-Regelwerk. Spezifikationen, die beides zusammen verlangen, sollten überprüft werden.
  • Der Warnhinweis, dass ein Gerät der Klasse A in Wohnumgebungen Störungen verursachen kann, ist in der Anleitung vorgeschrieben; die Marktüberwachung prüft, ob dieser Hinweis vorhanden ist.
  • Der Testaufbau ist Teil des Berichts. Ändern sich Kabeltyp, -länge oder -führung, ändert sich das Ergebnis; die Messung muss in der Serienproduktionskonfiguration erfolgen.
  • CISPR 22 und CISPR 13 wurden zurückgezogen; ihre aktuellen Entsprechungen sind CISPR 32 und CISPR 35.

Welche Entscheidungen diese Ergebnisse unterstützen

  • CE-Erklärung im Rahmen der EMV-Richtlinie
  • Der EMV-Teil der Konformität von Funkanlagen
  • Eine UNECE-R10-Akte für ein Fahrzeugbauteil
  • Behebung von Störungsbeschwerden aus dem Feld und Korrektur des Designs
  • Bewertung der EMV-Auswirkung einer Änderung an Leiterplatte oder Kabelbaum

Verwandte Tests

Häufige Fragen zu CS114

Nach welchem ​​Standard ist CS114 hergestellt?

CS114 wird im Bereich MIL-STD-461 CS114 ausgeführt. Die anzuwendenden Grenzwerte und Akzeptanzkriterien sind in der Produktnorm festgelegt; Die für Ihr Produkt gültige Version wird im Angebotsstadium schriftlich bestätigt.

Für welche Produkte gilt CS114?

Wird hauptsächlich auf Militärische elektronische Einheiten, Kommunikationsausrüstung und Sensor- und Aktorsysteme angewendet. Ob Ihr Produkt in den Geltungsbereich fällt, wird anhand der technischen Spezifikationen und des Verwendungszwecks festgestellt.

Unter welchen Bedingungen wird CS114 durchgeführt?

Die bestimmenden Parameter sind: Frequenzbereich — Im Standard definiert; typischerweise 10 kHz – 200 MHz, Injektionsstrom — Definierter Strompegel (dBµA) je nach Plattformtyp und Modulation — Im Standard definiert; normalerweise Puls oder CW. Die vollständigen Bedingungen finden Sie im Abschnitt „Testbedingungen“ auf der Seite und variieren je nach Produktstandard.

Welche Art von Beispiel wird für CS114 benötigt?

Kabelbündel müssen gekennzeichnet und nummeriert sein, Die Methode zur Funktionsüberwachung muss definiert werden und Kabellängen müssen der Norm entsprechen. Die Anzahl der Proben richtet sich nach der Produktnorm und dem zu meldenden Umfang.

Wie lange dauert CS114?

Hängt von der Anzahl der Kabelbündel ab; in der Regel ein Werktag. Diese Dauer gehört zum Experiment selbst; Probenvorbereitung, Warteschlangen und Berichterstellung werden ebenfalls bewertet. Im Angebot finden Sie einen realistischen Zeitplan für Ihr Produkt.

Wie heißt das CS114-Ergebnis „angemessen“?

Das Akzeptanzkriterium besteht darin, dass keine funktionale Verschlechterung auftritt; Einzelheiten sind in der Plattformspezifikation festgelegt.
