Insulation Resistance – IEC 60335 / IEC 62368 / IEC 61010

ما هو Insulation Resistance — IEC 60335؟

اختبار مقاومة العزل هو اختبار يتم فيه حساب المقاومة من التيار المتدفق عند تطبيق جهد تيار مستمر محدد على حاجز العزل. ويكشف عن تدهور العزل الناجم عن الرطوبة والتلوث والشيخوخة.

الغرض من Insulation Resistance — IEC 60335

والغرض من ذلك هو التحقق من أن العزل يحتفظ بمقاومة كافية حتى في ظل الرطوبة والتلوث.

على أي منتجات يُطبَّق Insulation Resistance — IEC 60335؟

الأجهزة واللوحات الكهربائية
المحركات واللفات
الكابلات والموصلات
حزم البطارية
تركيب الآلات الكهربائية

في أي قطاعات يُستخدم Insulation Resistance — IEC 60335؟

الكهربائيةإلكترونياتالآلاتجهاز طبي

المواصفات المتعلقة بـ Insulation Resistance — IEC 60335

IEC 60335السلامة في المنزل والأجهزة الكهربائية المماثلة امتحان
IEC 62368الأمن في أجهزة الصوت والفيديو وتكنولوجيا المعلومات امتحان
IEC 61010السلامة في أجهزة القياس والتحكم والمختبرات امتحان

شروط Insulation Resistance — IEC 60335

اختبار الجهد: محدد في معيار المنتج؛ القيمة المشتركة هي 500 فولت تيار مستمر
مدة القياس: حتى تستقر القيمة. عادة 60 ثانية
نقاط القياس: بين الأجزاء الحية والأجزاء المعدنية التي يمكن الوصول إليها
التكييف المسبق: تتطلب بعض المعايير القياس بعد تكييف الرطوبة

جهاز Insulation Resistance — IEC 60335

جهاز اختبار مقاومة العزل (megohmmeter)
غرفة تكييف الرطوبة
جهاز اختبار الاتصال
جهاز التفريغ

متطلبات العينة لـ Insulation Resistance — IEC 60335

يجب تحديد نقاط القياس
يجب توثيق فئة العزل
ويجب تسجيل توقيت القياس بعد التكييف
يجب تفريغ المكونات السعوية

مدة Insulation Resistance — IEC 60335

القياس قصير. التكييف يحدد المدة الإجمالية.

إجراء Insulation Resistance — IEC 60335

1يتم تحديد نقاط القياس وجهد الاختبار.
2يتم تطبيق تكييف الرطوبة إذا لزم الأمر.
3يتم تطبيق جهد التيار المستمر والاحتفاظ به حتى تستقر القيمة.
4تتم قراءة المقاومة وتسجيلها.
5يتم تفريغ العينة بأمان.

معايير قبول Insulation Resistance — IEC 60335

يتم تحديد معيار القبول في معيار المنتج باعتباره الحد الأدنى لقيمة المقاومة (على سبيل المثال الحد الأدنى لترتيب MΩ للعزل الأساسي).

تقييم النتائج

يتأثر القياس بدرجة الحرارة والرطوبة. الشروط مذكورة في التقرير التأخير في القياس بعد التكييف يغير النتيجة.

تقرير Insulation Resistance — IEC 60335

تم تطبيق المعيار
اختبار الجهد ونقاط القياس
درجة الحرارة المحيطة والرطوبة
قيم المقاومة المقاسة
معلومات التكييف

الاعتماد

حصلت EUROLAB على اعتماد معترف به دوليًا تم الحصول عليه من هيئات الاعتماد الأطراف في ترتيبات الاعتراف المتعددة الأطراف IAF وILAC، بموجب ISO/IEC 17025 للاختبارات المعملية، وISO/IEC 17020 للتفتيش والمراقبة، وISO/IEC 17021-1 وISO/IEC 17065 لشهادة النظام والمنتجات. تضمن هذه السلسلة قبول التقارير والشهادات الصادرة في جميع أنحاء العالم.

تعتمد إمكانية تقديم هذا الاختبار ضمن النطاق المعتمد على منتجك والمعيار المطبق؛ وبما أن الاعتماد يعتمد على الطريقة، يتم تأكيد النطاق كتابيًا في مرحلة عرض الأسعار.

النطاق والتفويضات

اللوائح ذات الصلة

لفد 2014/35/الاتحاد الأوروبي
توجيه الآلات
لجنة الأمم المتحدة الاقتصادية لأوروبا R100 (EV)

السلامة الكهربائية — ما الذي يغطيه مجال الاختبار هذا؟

يصف القسم أدناه المجال الذي ينتمي إليه اختبار Insulation Resistance؛ أما شروط ومعايير قبول هذا الاختبار تحديدًا فترد في الأقسام أعلاه. يتم تأكيد النطاق الخاص بمنتجكم كتابيًا في مرحلة العرض السعري.

تُثبت اختبارات السلامة الكهربائية أن الجهاز لا يشكل خطر الصعق الكهربائي أو الحريق أو الإصابة للمستخدم في الاستخدام العادي وفي ظروف العطل المتوقعة. هذه الفئة هي مجموعة الاختبارات الأكثر طلبًا عند دخول المنتج إلى السوق؛ يمر عبر هذه البوابة كل منتج يعمل كهربائيًا تقريبًا.

يقوم منطق هذا المجال على افتراض واحد: ستحدث الأعطال. سيتقادم العزل، وسيحدث قصر في أحد المكونات، وسينقطع أحد الكابلات، وسيسيء المستخدم استخدام الجهاز. لذلك تختبر المعايير ليس فقط التشغيل العادي بل أيضًا ظروف العطل الفردي. جملة «الجهاز يعمل بشكل صحيح» ليست دليلًا في هذا المجال؛ الدليل هو أن الجهاز يبقى آمنًا حتى عند حدوث عطل.

يتناول التقييم ثلاث طبقات معًا. في الطبقة الإنشائية تُفحص مسافات العزل (مسافات الزحف والتخليص) والحواجز الواقية واستمرارية التأريض ومتانة الغلاف واختيار المكونات — وهذه الطبقة في الغالب مسألة فحص وقياس أكثر من كونها اختبارًا. في الطبقة الكهربائية تُقاس متانة العزل الكهربائي وتيار التسريب ومقاومة العزل والسلوك في ظروف العطل. في الطبقة الحرارية تُراقب زيادة درجة الحرارة في التشغيل العادي وغير العادي؛ فالمكون الذي يسخن بشكل زائد يشكل خطر حريق وخطر انهيار العزل معًا.

يتحدد المعيار المطبَّق وفق ماهية المنتج، وهذا القرار يؤثر على النتيجة بأكملها. تندرج الأجهزة المنزلية ضمن سلسلة IEC 60335، ومنتجات تقنية المعلومات والصوت/الصورة ضمن IEC 62368-1، وأجهزة القياس والمختبرات ضمن IEC 61010-1، والأجهزة الطبية ضمن IEC 60601-1. لا يُقبل في الملف تقرير صادر وفق معيار خاطئ حتى لو كانت القياسات الواردة فيه صحيحة.

غالبًا ما يُغفَل مطابقة المكونات في هذا المجال. تعتمد سلامة الجهاز على مطابقة المحول والمقرن الضوئي والصمام والمفتاح ووحدة التغذية المستخدمة. قائمة المكونات الحرجة وحالة شهادة كل منها جزء من الملف الفني؛ وأي تغيير في مكون يعيد فتح تقييم السلامة.

مجموعات الطرق في هذا المجال

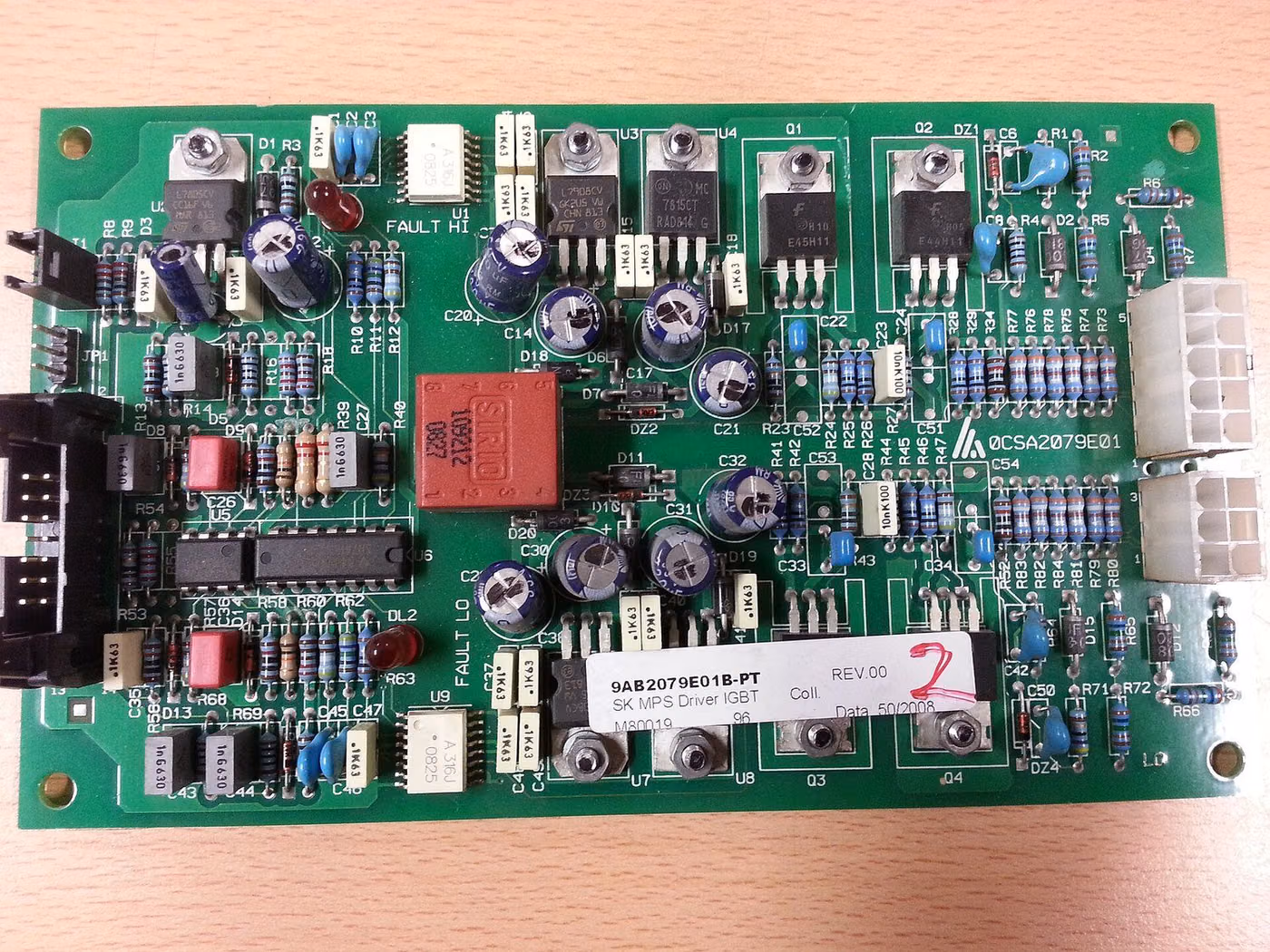

التحليل الهيكلي
تُفحص مسافات العزل والحواجز وترتيب التأريض وإمكانية الوصول واختيار المكونات الحرجة. تأتي قبل الاختبار وتُكتشف هنا العديد من حالات عدم المطابقة.
قوة عازلة
يُتحقق من أن العزل يتحمل الجهد المحدد. يجب عدم الخلط بينه وبين الاختبار الروتيني على خط الإنتاج؛ فاختبار النوع أشد صرامة.

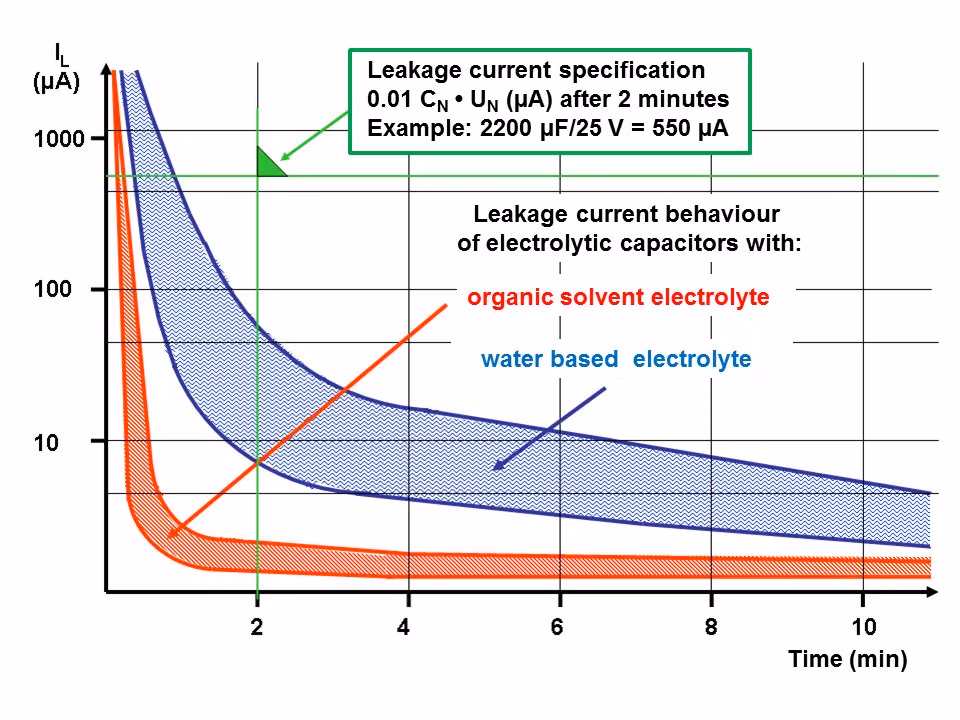

تيار التسريب والتأريض
يُقاس التيار الذي قد يصل إلى المستخدم؛ ويُتحقق من استمرارية ومقاومة مسار التأريض الوقائي.
تجارب التسخين
تُقاس درجات حرارة المكونات واللفائف والأسطح التي يمكن لمسها في التشغيل العادي وغير العادي.
تجارب ظروف الأعطال
يتم إحداث قصر الدائرة أو انقطاع الدائرة في المكونات عن قصد؛ ومن المتوقع ألا يتسبب الجهاز في نشوب حريق وألا يجعل الجزء الخطير في متناول اليد.
الاختبارات الميكانيكية واختبارات الغلاف
يُقيَّم الصدم والسقوط وتخفيف إجهاد الكابل ودرجة الحماية IP وسلامة الأجزاء المتحركة.

أمور يشيع الخلط بينها في هذا المجال

شهادة CB ليست إقرار CE. شهادة CB هي نتيجة للاعتراف المتبادل الذي يسهل عمليات الاعتماد الوطنية؛ أما إقرار CE فيقوم به المصنع على مسؤوليته الخاصة.
لا يكفي أحد أجزاء المعيار IEC 60335 وحده؛ بل يُطبَّق مع الجزء 1 معًا.
سُحب المعياران IEC 60950-1 و IEC 60065. لا يمكن استخدام الشهادات القديمة المستندة إلى هذين الرمزين في ملف حالي.
شهادة المحول المنفصلة لا تغطي مطابقة الجهاز؛ إذ يُقيَّم الجهاز كنظام يتشكل مع وحدة تغذيته.
تغيير مكون حرج (مورّد المحول أو الصمام أو المقرن الضوئي) ليس تغييرًا صامتًا؛ فهو يستوجب مراجعة ملف السلامة.

ما القرارات التي تدعمها هذه النتائج

إعلان مطابقة CE بموجب توجيه الجهد المنخفض
شهادة IECEE CB والدخول إلى مخططات الشهادات الوطنية
تقييم أثر تغييرات التصميم على السلامة
إعداد قائمة المكونات الحرجة والحفاظ عليها
الاستجابة لطلبات رقابة السوق

الاختبارات ذات الصلة

الأسئلة الشائعة حول Insulation Resistance — IEC 60335

وفقًا لأي معيار يتم تصنيع Insulation Resistance؟

تم تنفيذ Insulation Resistance في النطاق IEC 60335-1, IEC 61010-1, IEC 60204-1, IEC 60364-6, لجنة الأمم المتحدة الاقتصادية لأوروبا R100, IEC 60335, IEC 62368 و IEC 61010. يتم تحديد القيم الحدية ومعايير القبول الواجب تطبيقها في معيار المنتج؛ يتم تأكيد الإصدار الصالح لمنتجك كتابيًا في مرحلة العرض.

ما هي المنتجات التي ينطبق عليها Insulation Resistance؟

يتم تطبيقه بشكل أساسي على الأجهزة واللوحات الكهربائية, المحركات واللفات, الكابلات والموصلات, حزم البطارية و تركيب الآلات الكهربائية. يتم تحديد ما إذا كان منتجك مدرجًا في النطاق من خلال فحص مواصفاته الفنية والاستخدام المقصود.

تحت أي ظروف يتم تنفيذ Insulation Resistance؟

المعلمات المحددة هي: اختبار الجهد — محدد في معيار المنتج؛ القيمة المشتركة هي 500 فولت تيار مستمر, مدة القياس — حتى تستقر القيمة. عادة 60 ثانية و نقاط القياس — بين الأجزاء الحية والأجزاء المعدنية التي يمكن الوصول إليها. الشروط الكاملة موجودة في قسم "شروط الاختبار" بالصفحة وتختلف حسب معيار المنتج.

ما نوع العينة المطلوبة لـ Insulation Resistance؟

يجب تحديد نقاط القياس, يجب توثيق فئة العزل و ويجب تسجيل توقيت القياس بعد التكييف. يتم تحديد عدد العينات وفقًا لمعيار المنتج والنطاق الذي سيتم الإبلاغ عنه.

كم من الوقت يستغرق Insulation Resistance؟

القياس قصير. التكييف يحدد المدة الإجمالية. تنتمي هذه المدة إلى التجربة نفسها؛ ويتم أيضًا تقييم إعداد العينات وترتيبها في قائمة الانتظار وإعداد التقارير. ويرد في العرض جدول زمني واقعي لمنتجك.

ما هي النتيجة Insulation Resistance التي يطلق عليها "مناسبة"؟
