ما هو الواجهة؟
تقوم اختبارات أنظمة الواجهة بتقييم أداء الحائط الساتر ككل. يتم إجراء اختبارات نفاذية الهواء (EN 12153)، وضيق المياه (EN 12155، EN 12865)، ومقاومة أحمال الرياح (EN 12179)، والترجمة الأفقية والسلوك تحت حركة الزلازل واختبارات انتشار الحرائق. يتم إجراء التجارب على عينة نموذجية بالحجم الحقيقي.
الغرض من الواجهة
الهدف هو التحقق من أن نظام الواجهة يُظهر ضيق الماء والهواء، ومقاومة أحمال الرياح، والتنقل على نطاق المبنى. يعد إصلاح الواجهة أحد التدخلات الأكثر تكلفة على مستوى البناء.
على أي منتجات يُطبَّق الواجهة؟
- Giydirme cephe (curtain wall) sistemleri
- واجهات بانل وكاسيت
- أنظمة الواجهات ذات التهوية
- واجهات السيليكون الهيكلية
- أنظمة السقف الزجاجي والأتريوم
في أي قطاعات يُستخدم الواجهة؟
المواصفات المتعلقة بـ الواجهة
- TS EN 13830 (الجدار الساتر — معيار المنتج)
- TS EN 12153 / EN 12152 (اختبار وتصنيف نفاذية الهواء)
- TS EN 12155 / EN 12154 (اختبار وتصنيف ضيق الماء)
- TS EN 12179 / EN 13116 (مقاومة حمل الرياح)
- TS EN 12865 (ضيق الماء الديناميكي)
- TS EN 13501-1 (التفاعل مع تصنيف الحرائق)
شروط الواجهة
- Mock-up
- العينة بالحجم الحقيقي، بارتفاع طابق واحد على الأقل وبتفاصيل نموذجية
- تسلسل الاختبار
- يتم تعريف تسلسل الهواء والماء والرياح ومرة أخرى الهواء والماء في المعيار.
- Dinamik su deneyi
- مع آلية المروحة التي تحاكي تأثير الرياح
- حركة
- يمكن أيضًا تطبيق انجراف الطوابق والحركة الحرارية
جهاز الواجهة
- جدار اختبار الواجهة واسع النطاق وغرفة الضغط
- أنظمة رش الماء
- Dinamik su deneyi pervanesi
- جهاز محاكاة انجراف الأرضية
- أنظمة قياس التشوه
متطلبات العينة لـ الواجهة
- نموذج بالحجم الطبيعي؛ يجب أن تتضمن تفاصيل نموذجية وحاسمة
- يجب تضمين تفاصيل الوصلات الأرضية والزاوية والجناح المفتوح في العينة.
- يجب توفير الرسومات التفصيلية للنظام وتعليمات التجميع
- ويفضل أن يتم تجميع العينة بواسطة فريق التجميع في الموقع
مدة الواجهة
إن تصنيع النموذج وتجميعه أطول من فترة التجربة وعادةً ما يستغرق أسابيع. تستمر سلسلة التجارب عدة أيام. يتم تحديد الجدول الزمني الإجمالي من خلال إعداد النموذج.
إجراء الواجهة
- 1تم تثبيت النموذج على الحائط التجريبي.
- 2يتم تطبيق التحميل المسبق.
- 3يتم قياس نفاذية الهواء.
- 4يتم تطبيق اختبار ضيق المياه الساكنة.
- 5يتم إجراء اختبارات حمل الرياح وحمل السلامة.
- 6يتم تكرار تجارب الهواء والماء؛ إذا لزم الأمر، يتم إجراء اختبار المياه الديناميكية.
معايير قبول الواجهة
تحدد EN 12152 وEN 12154 وEN 13116 فئات أداء الهواء والماء والرياح؛ يتم تحديد الفئة المطلوبة حسب ارتفاع المبنى والموقع ومواصفات المشروع. تم الإعلان عن أداء الحرائق وفقًا لتصنيف EN 13501-1. وفي نطاق (الاتحاد الأوروبي) 305/2011، فإن نتيجة الاختبار ليست قرارًا بالنجاح/الرسوب، ولكن قيمة الأداء التي سيتم الإعلان عنها في إعلان الأداء (DoP). تحدد اللوائح الوطنية ومواصفات المشروع الخاصة بالبلد حيث سيتم استخدام المنتج مستوى الأداء الكافي.
تقييم النتائج
تختبر اختبارات الواجهة النظام ككل، وغالبًا ما تنشأ التسريبات من مجموعة من التفاصيل: تقاطعات الأرضية، والزاوية، ووشاح الفتح، ومفاصل اللوحة. ولهذا السبب من الضروري أن يتضمن النموذج تفاصيل مهمة؛ العينة التي تحتوي على المنطقة النموذجية فقط لا تشير إلى خطر حقيقي.
تقرير الواجهة
- تم تضمين وصف النظام وأبعاد النموذج والتفاصيل
- Montaj bilgisi
- نتائج نفاذية الهواء والطبقة
- نتائج مقاومة الماء والطبقة
- حمل الرياح وقيم التشوه
- الملاحظات ونقاط التسرب والصور الفوتوغرافية
الاعتماد
حصلت EUROLAB على اعتماد معترف به دوليًا تم الحصول عليه من هيئات الاعتماد الأطراف في ترتيبات الاعتراف المتعددة الأطراف IAF وILAC، بموجب ISO/IEC 17025 للاختبارات المعملية، وISO/IEC 17020 للتفتيش والمراقبة، وISO/IEC 17021-1 وISO/IEC 17065 لشهادة النظام والمنتجات. تضمن هذه السلسلة قبول التقارير والشهادات الصادرة في جميع أنحاء العالم.
تعتمد إمكانية تقديم هذا الاختبار ضمن النطاق المعتمد على منتجك والمعيار المطبق؛ وبما أن الاعتماد يعتمد على الطريقة، يتم تأكيد النطاق كتابيًا في مرحلة عرض الأسعار.
النطاق والتفويضاتاللوائح ذات الصلة
- لائحة منتجات البناء (الاتحاد الأوروبي) 305/2011

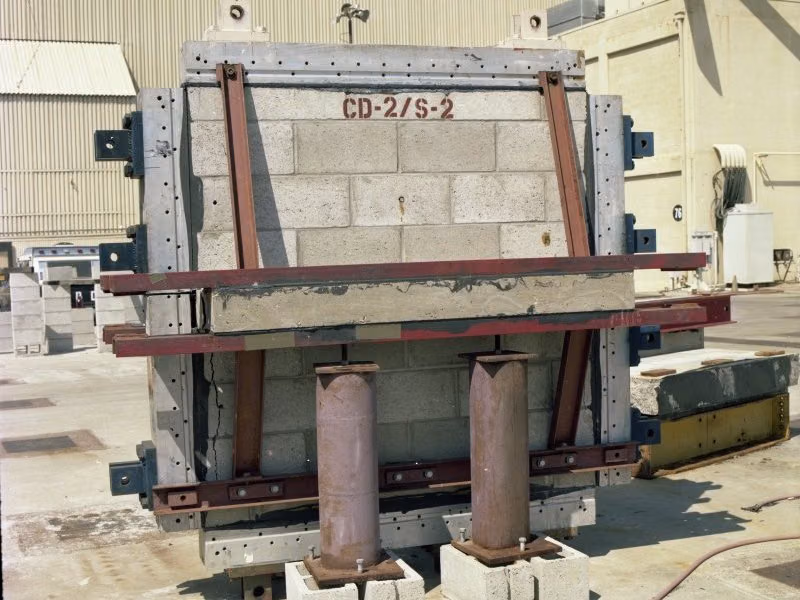

اختبارات مواد البناء — ما الذي يغطيه مجال الاختبار هذا؟
يصف القسم أدناه المجال الذي ينتمي إليه اختبار الواجهة؛ أما شروط ومعايير قبول هذا الاختبار تحديدًا فترد في الأقسام أعلاه. يتم تأكيد النطاق الخاص بمنتجكم كتابيًا في مرحلة العرض السعري.
تُظهر اختبارات مواد البناء ما إذا كان المنتج يؤدي الوظيفة التي يتولاها داخل المبنى. وتجمع هذه العائلة مجالًا واسعًا، من مقاومة الانضغاط للخرسانة إلى النفاذية الحرارية للزجاج، ومن تحليل غربلة الركام إلى مقاومة النوافذ لتسرب الماء.
ما يميز هذه العائلة عن غيرها هو أن النتيجة تتحول مباشرة إلى إقرار تنظيمي. فبالنسبة للمنتجات المشمولة بتشريع منتجات البناء، يكون إقرار الأداء (DoP) إلزاميًا، وتستند كل خاصية جوهرية في الإقرار إلى نتيجة اختبار. وتُقر بهذه الطريقة فئة رد الفعل تجاه الحريق والموصلية الحرارية ومقاومة الانضغاط ونفاذية الماء وانطلاق المواد الخطرة. والإقرار نص قانوني يحمل توقيع المصنّع؛ وسجل الاختبار وراءه هو أول وثيقة تُطلَب في التفتيش.
السمة المميزة الثانية هي تقييم المنتج طوال عمره الافتراضي. فالجهاز الإلكتروني يعمل خمس سنوات؛ أما العنصر الإنشائي فيبقى في مكانه خمسين عامًا ويتعرض طوال تلك المدة لدورات التجمد-الذوبان والأشعة فوق البنفسجية والرطوبة والتأثير الكيميائي والحمل. لذا تحمل اختبارات المتانة (التجمد-الذوبان، الكربنة، تفاعل القلويات-السيليكا، الشيخوخة) وزنًا يعادل وزن اختبارات المقاومة الكلاسيكية في هذا المجال.
تُفصَل الاختبارات حسب نوع المادة وتمتلك كل مجموعة مجموعتها الخاصة من المعايير: الأسمنت والخرسانة، والركام، ووحدات البناء بالحجر، والألواح الخشبية، والعزل الحراري، والزجاج ووحدات التزجيج، والبلاط الخزفي، وأغطية الأرضيات، والطبقات السطحية، وحشوات المفاصل، وأنظمة الطلاء. ويحدد مكان تركيب المنتج أي مجموعة تُطبَّق — إذ يُقيَّم اللوح نفسه بمعايير مختلفة على الجدار وعلى الأرضية.
يُعد ضبط الإنتاج بالمصنع (FPC) عنصرًا مستمرًا في هذا المجال. ولا يُحصَل على علامة CE لمنتج بناء باختبار واحد ثم يُترك؛ بل يجب على المصنّع إنشاء نظام يُظهر أنه يراقب اتساق الإنتاج ويأخذ عينات بانتظام ويتدخل عند حدوث انحراف. وقد يُشترط، حسب فئة المنتج، أن تُدقق جهة مُخطرة هذا النظام.
تُعد الاختبارات في الموقع مجموعة عمل منفصلة. ففي المختبر يُعتمد المنتج؛ وفي الموقع يُتحقَّق من أن المنتج فعلًا من الفئة المُقَر بها ومن أنه طُبِّق بشكل صحيح. ويندرج ضمن هذا النطاق هبوط الخرسانة الطازجة وأخذ عينات أسطوانية وتحليل غربلة الركام واختبارات مقاومة تسرب الماء في الموقع.
مجموعات الطرق في هذا المجال
الخرسانة والأسمنت
الهبوط ومحتوى الهواء والوزن الوحدوي في الخرسانة الطازجة؛ ومقاومة الانضغاط والانحناء ونفاذية الماء ومقاومة التجمد-الذوبان في الخرسانة المتصلبة. أما في الأسمنت فمقاومة الانضغاط وزمن الشك وتحليل التركيب.
الركام
تحليل الغربلة وشكل الحبيبات ومقاومة التآكل بطريقة لوس أنجلوس والتجمد-الذوبان والتفاعل القلوي والكثافة/امتصاص الماء.
الأداء الحراري والطاقي
الموصلية الحرارية والمقاومة الحرارية، وحساب النفاذية الحرارية (قيمة U) في وحدات التزجيج، ونفاذية الطاقة الشمسية.
الواجهة والنجارة
نفاذية الهواء ومقاومة تسرب الماء ومقاومة حمل الرياح في النوافذ والأبواب؛ والأداء الحريقي في أنظمة الواجهات.
الأداء الحريقي
تصنيف رد الفعل تجاه الحريق واختبارات مقاومة الحريق؛ وهما مفهومان منفصلان تتناولهما معايير منفصلة.
البناء بالحجر والبلاط والأرضيات
مقاومة الانضغاط وامتصاص الماء ومقاومة التآكل ومقاومة الانزلاق ومقاومة البقع والمواد الكيميائية.
الانبعاثات والمواد الخطرة
انبعاث الفورمالديهايد من الألواح الخشبية، وانبعاثات المركبات العضوية المتطايرة من منتجات البناء، وسلوك الترشيح في الركام والنفايات.
أمور يشيع الخلط بينها في هذا المجال
- رد الفعل تجاه الحريق ومقاومة الحريق مفهومان مختلفان: يصف أحدهما مساهمة المادة في الحريق، بينما يصف الآخر المدة التي يحتجز فيها العنصر الحريق.
- إقرار الأداء ليس شهادة؛ بل هو إقرار المصنّع. وتختلف مشاركة الجهة المُخطرة حسب فئة المنتج ونظام التقييم.
- تصح نتيجة الاختبار لترتيب التركيب الذي اختُبر فيه المنتج. وقد يتطلب ركيزة مختلفة أو سمكًا مختلفًا أو تفصيل وصلة مختلفًا إعادة تقييم.
- العينة الميدانية والعينة المخبرية ليستا الشيء نفسه. فالأسطوانة الخرسانية المأخوذة في الموقع تعكس أيضًا ظروف التطبيق والمعالجة؛ ولا تحل محل اعتماد المنتج.
- تقيس معايير البناء ASTM وEN كميات متشابهة بعينات ومقاييس مختلفة؛ ولا يمكن تحويل النتائج تحويلًا مباشرًا.
ما القرارات التي تدعمها هذه النتائج
- إقرار الأداء (DoP) وعلامة CE
- إنشاء نظام ضبط الإنتاج بالمصنع والحفاظ عليه
- ضبط مطابقة الخرسانة والركام وجودة التنفيذ في الموقع
- استيفاء متطلبات الأداء الحريقي والطاقي
- التحقق من البنود التقنية في مواصفات المشروع والمناقصة
الاختبارات ذات الصلة
الأسئلة الشائعة حول الواجهة
ما هي التفاصيل التي يجب أن يتضمنها النموذج؟
بالإضافة إلى المنطقة النموذجية، يجب أن تكون التفاصيل المهمة موجودة: تقاطع الأرضية، والوصلة الرأسية والأفقية، والزاوية، وجناح الفتح، والانتقال بين أنواع الألواح المختلفة، إن وجدت. تحدث التسريبات في هذه النقاط.
هل يجب أن يكون لدينا اختبارات خاصة بالمشروع؟
تشير شهادة النظام إلى الأداء العام؛ ومع ذلك، في المباني الشاهقة والأشكال الهندسية الخاصة، يعد اختبار النماذج الخاصة بالمشروع ممارسة شائعة ويتم طلبها بشكل متكرر في المواصفات.
